Создание роутерной фрезы

Этот пример показывает, как создавать роутерную фрезу.

1. Вкладка «Главная» > панель «Инструмент» > «Создать инструмент» > «Роутерная фреза».
2. Нажмите Загрузить профиль инструмента и пройдите к директории, где хранится профиль инструмента. Например, используйте Tool_Routing.dgk из папки Examples.



3. Выберите вкладку «Главная» > панель «Установ» > «Заготовка» > «Заготовка» и создайте заготовку с размерами:

   Min X — 0, Max X —100

   Min Y —0, Max Y —100

   Min Z —0, Max Z —20

4. Нажмите Принять в диалоге Заготовка.

   Не Вычисляйте заготовку.

5. Выберите вкладку «Модель» > панель «Создать» > «Плоскость» > «Из заготовки», а затем введите Z ограничение для плоскости. В этом примере введите 0.

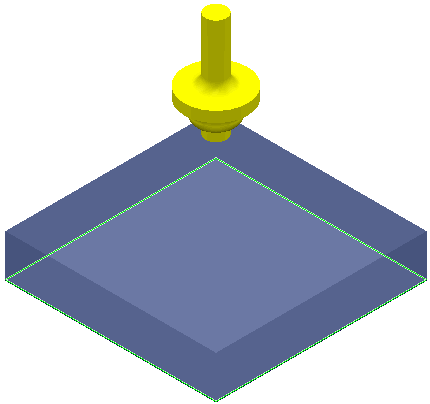

6. Выберите вкладку «Шаблон» > панель «Создать» > «Шаблон», чтобы создать новый шаблон.
7. Выберите вкладку «Шаблон» > панель «Правка» > «Вставка» > «Модель», чтобы вставить модель в активный шаблон.
8. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки, и выберите категорию Чистовая > По шаблону.
   1. На странице Инструмент выберите созданную вами роутерную фрезу.
   2. На странице Чистовая по шаблону, в разделе Ведущая кривая, выберите только что созданный шаблон.
   3. Нажмите Вычислить.

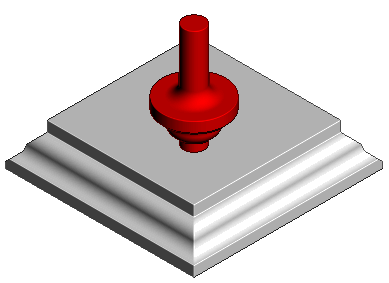

Выполните симуляцию траектории, чтобы увидеть результат использования роутерной фрезы.

1. Выберите вкладку «Симуляция» > панель ViewMill > «Выкл/Вкл», чтобы активировать ViewMill.
2. Выберите созданную вами траекторию Чистовая по шаблону на вкладке «Симуляция» > панель «Путь симуляции».
3. Выберите вкладку «Симуляция» > панель «Элементы управления симуляцией» > «Проиграть», чтобы запустить моделирование.
