Вкладка Участки обработки

Чтобы открыть вкладку Участки обработки, нажмите в следующих стратегиях:

• Выборка по кривой.
• По профилю кривой.
• Фрезерование фасок.

Используйте опции на вкладке Участки обработки, чтобы редактировать стратегию и участки кривой для обработки:

Панель Участки обработки

• Маркировать все — Нажмите, чтобы показать области кривых, какую сторону обрабатывать, и стратегию обработки.

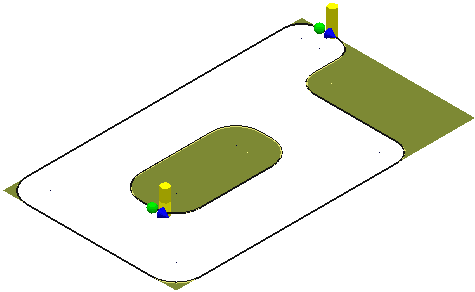

  Преобразование «Обработки по профилю 2D-кривой» (слева) и «Выборки по 2D-кривой» (справа):

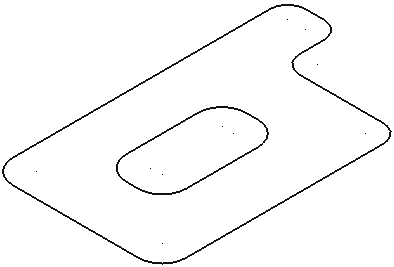

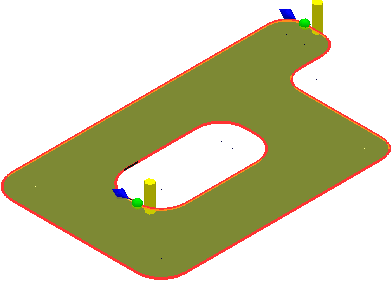

  на это:



  Обозначения:

  Красным цветом выделена обрабатываемая часть кривой.

  - начало кривой.

  - конец кривой.

  - обрабатываемая сторона кривой.

  - направление резания (попутное, встречное или любое)

  Прим.: Если вы можете видеть только один или , это означает, что они совпадают. Начальная и конечная точки совпадают, когда замкнутый сегмент обрабатывается полностью.
• Обратить все — Нажмите, чтобы обратить выбор. На выбранном шаблоне участки, которые в данный момент выбраны для обработки, становятся невыбранными, и наоборот - невыбранные участки становятся выбранными.
• Удалить выбранные — Нажмите, чтобы удалить все выбранные кривые из группы кривых, которую нужно обработать.

Панель «Сторона обработки»

• Развернуть — Нажмите, чтобы сменить обрабатываемую сторону кривой на противоположную.

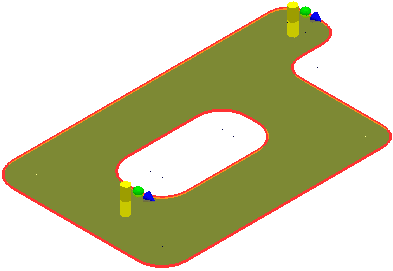

  Преобразование «Обработки по профилю 2D-кривой» (слева) и «Выборки по 2D-кривой» (справа):



  на это:



Прим.: Начальная и конечная точки тоже меняются местами. Чтобы сохранить направление резания, стрелки направления обработки тоже разворачиваются.

Панель Направление резания

• Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.



  Например, «Обработка по профилю 2D-кривой» (слева) и «Выборка по 2D-кривой» (справа):



• Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.



  Например, «Обработка по профилю 2D-кривой» (слева) и «Выборка по 2D-кривой» (справа):



• Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.

  Например, «Обработка по профилю 2D-кривой» (слева) и «Выборка по 2D-кривой» (справа):



Панель История

• Отмена — Нажмите, чтобы вернуться к тому, что было до внесения последнего изменения.
• Повтор — Выберите, чтобы вернуть последнее отмененное действие.

Панель Готово

• Принять — Нажмите, чтобы применить изменения и закрыть вкладку Участки обработки.
• Отмена — Нажмите, чтобы сбросить изменения и закрыть вкладку Участки обработки.
