Создание наружной резьбы

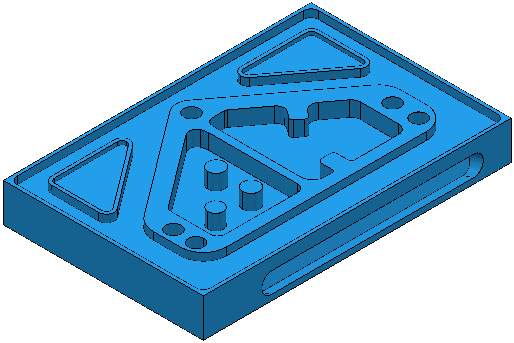

В этом примере показано, как создать внешнюю резьбу на выступе. Здесь используется модель 2DExample.dgk из папки Примеры.

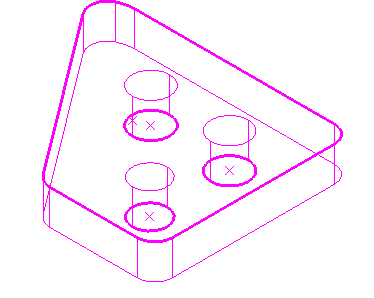

1. Создайте группу элементов, содержащую три выступа.

   Вы можете создать ее как карман с тремя выступами.



2. Вычислите заготовку и создайте резьбофрезу.
3. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
4. Выберите вкладку Обработка элементов, а затем опцию Фрезерование наружной резьбы элементов.
5. На странице Фрезерование наружной резьбы элементов:
   1. Выберите для опции Тип глубины значение Элемент.
   2. Введите для Запаса значение 0.
   3. В поле Витки введите 3.
   4. Введите для Шага значение 2.

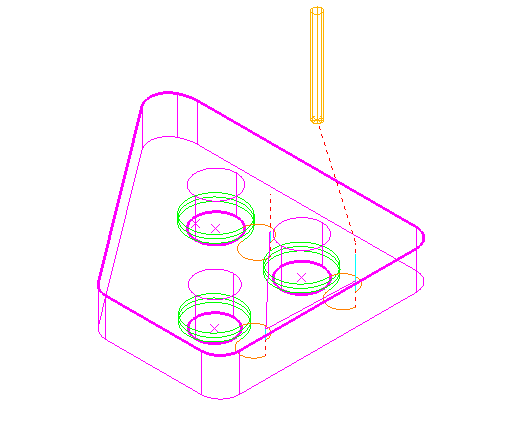

   5. Нажмите Вычислить.

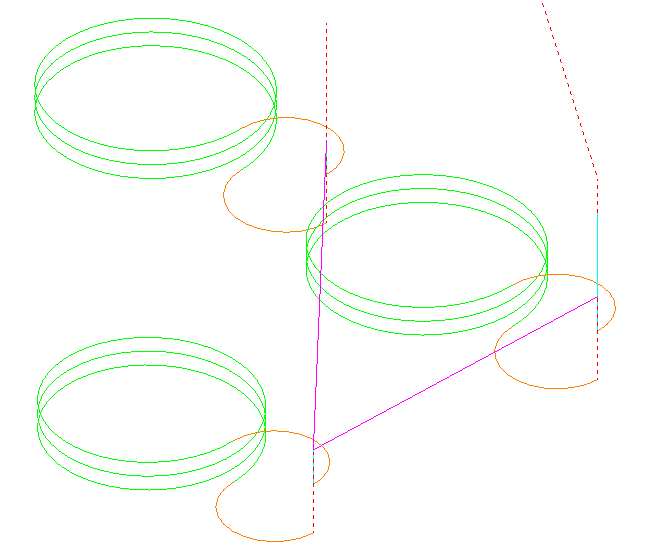

   Детальный вид:
