Пример траектории чистовой обработки по встроенной кривой - точка контакта

В этом примере рассматривается траектория точки контакта. Обычно она используется там, где нужно точно задать положение траектории: Здесь используется модель Cowling.dgk из папки Examples.

1. Создайте Затоговку и Инструмент.
2. Выберите вкладку «Шаблон» > панель «Создать» > «Шаблон».
3. Выберите вкладку «Шаблон» > панель «Файл» > «Импорт».

   Откроется диалог Открыть шаблон.

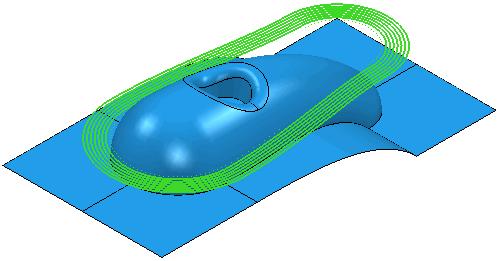

4. В папке Examples\Patterns откройте Cowling_ContactPoint.dgk.



5. Чтобы встроить шаблон, в контекстном меню отдельного шаблона выберите «Правка» > «Встроить». Откроется диалог Встроенный шаблон.
6. В диалоге Встроенный шаблон:
   1. выберите Метод - Проецировать (так как шаблон находится над моделью)
   2. нажмите Применить.

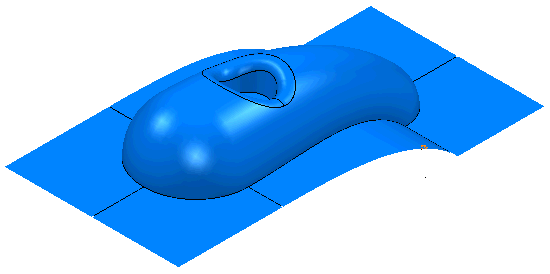

   Создаётся Встроенный шаблон, который отмечен значком в Проводнике. Исходный шаблон также остается.



7. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
8. В категории Чистовая выберите По встроенной кривой.
9. На странице Чистовая по встроенной кривой:
   1. В области Ведущая кривая выберите Встроенный шаблон с именем Cowling_Contact Point_1 (созданный выше).
   2. В областиНижний предел введите для Осевого смещения значение 0.
   3. В области Предотвращение зарезов выберите опцию Проверка зарезов. Так как задается точное положение траектории, мы должны быть уверены, что эта траектория не зарезает поверхность.
10. На странице Предотвращение зарезов:
    1. Снимите выбор с опции Верхний предел, так как нужен только один проход.
    2. Выберите Стратегию - Отследить.
11. На странице Многопроходная обработка:
    1. Выберите Действие - Выкл.

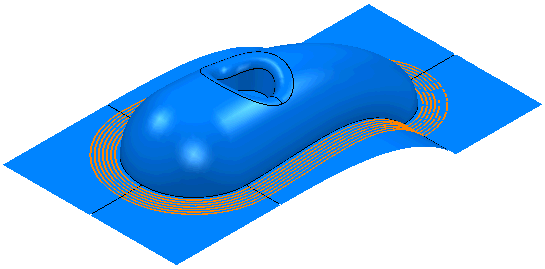

12. Нажмите Вычислить.
