Использование СК оснастки для задания ограничений траектории

СК оснастки позволяет задавать ограничения относительно конкретной системы координат. Если траектория создавалась в одной ЛСК, скажем, А, а ограничения станка доступны в другой ЛСК, скажем, Б, то проще задавать ограничения, сделав ЛСК Б системой координат оснастки.

Прим.: В качестве альтернативы можно сконвертировать ограничения из ЛСК Б в ЛСК А, но это потребует много времени.

В этом примере рассматривается траектория, ограниченная Ограничениями оси инструмента, и используется СК оснастки. Будет использоваться модель Knob.dgk из каталога Examples, повернутая на 270 вокруг оси Y.

Прим.: В данном случае траектория создается в локальной СК , но ограничения станка не доступны в локальной СК .

1. В контекстном меню отдельной модели выберите «Правка» > «Трансформировать», чтобы открыть диалоговое окно Трансформация модели.
2. В диалоговом окне Трансформация модели поверните модель на 270 по Y и нажмите Принять.

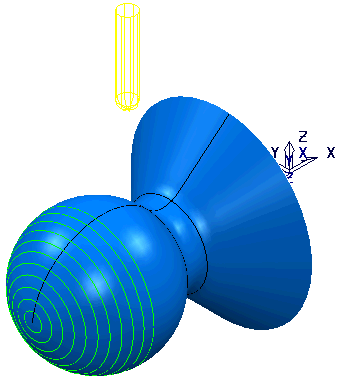

3. Создайте траекторию Чистовая проецированием поверхности, используя Направление шаблона - V. Выберите сферическую поверхность и создайте траекторию с 10 мм сферической фрезой и Шагом 5. Задайте Ось фрезы как Атака/Наклон с углами Атаки и Наклона, равными 0.



4. Нажмите , чтобы создать копию этой траектории.
5. На странице стратегии нажмите , чтобы открыть страницу Ось фрезы и выбрать опцию Ограничения направления оси инструмента, чтобы открыть страницу Ограничения направления оси инструмента.
6. На странице Ограничения направления оси инструмента:
   1. Выберите Действие - Удалить траекторию.
   2. Угол элевации: Начало — 0, Конец — 90.
7. В графическом окне выберите сферическую поверхность и нажмите Вычислить в диалоге Чистовая проецированием поверхности, чтобы вычислить траекторию заново.

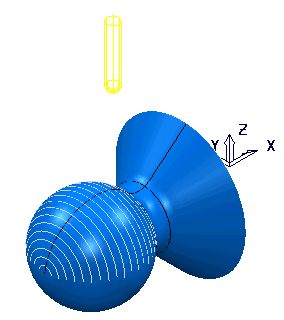

   Создается только часть траектории (до тех пор, пока не будут достигнуты ограничения Угла элевации).



   Однако это не тот результат, которого нам нужен. Это произошло из-за того, что ограничения станка заданы не в той локальной СК. Поэтому нужно создать рабочую плоскость, повернутую на 270 вокруг оси Y.

8. В контекстном меню ветви Локальные СК выберите Создать ЛСК. Откроется вкладка Редактор ЛСК.
9. Выберите вкладку «Редактор ЛСК» > панель «Правка» > «Повернуть вокруг Y», чтобы открыть диалоговое окно «Разворот».
10. Введите Угол — 270 и нажмите Принять.
11. Выберите вкладку «Редактор ЛСК» > панель «Готово» > «Принять», чтобы принять изменения и закрыть вкладку.



12. Повторите шаги 2-4, но в этот раз на странице Ограничения оси инструмента выберите только что созданную локальную СК.

    Оставьте другие параметры неизменными и убедитесь в том, что новая локальная СК не активна.

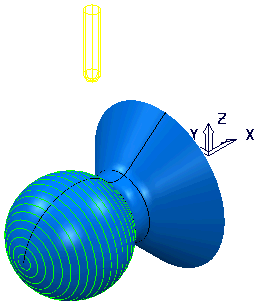

13. Выберите сферическую поверхность на модели и пересчитайте траекторию Чистовая проекцией поверхности.
