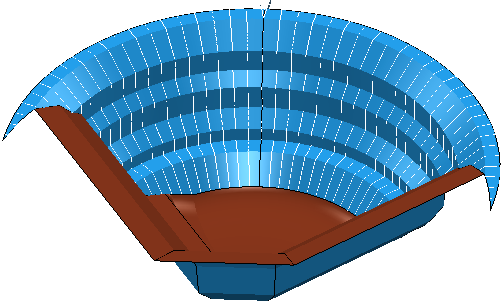

Используйте страницу чистовой обработки Проекция поверхности, чтобы создать траекторию обработки по ведущей поверхности. Необходимо выбрать управляющую поверхность для этой стратегии. Шаблон создается на этой справочной поверхности. Справочная поверхность не обязательно должна быть поверхностью для обработки, она может быть конструкционной поверхностью.
Шаг обработки — Выберите единицы измерения шага и ограничений.

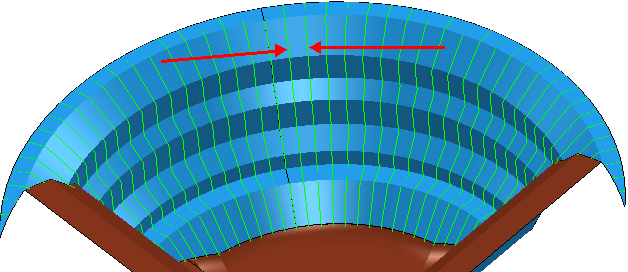

- Расстояние — Физическое расстояние, определяющее шаг и ограничения. Первый и последний проход находятся на кромке поверхности. Промежуточные проходы находятся на расстоянии, которое не больше заданного Шага.
- Параметрически — Параметризация поверхности определяет шаг и ограничения.
- Нормализовано — Нормализованное значение поверхности ( в диапазоне [0,1]) определяет шаг и ограничения. Например, если минимальный U равен 1, а максимальный U равен 5, то:
|
Параметрически |
Нормализовано |
|---|---|
|
1 |
0 |
|
2 |
0.25 |
|
3 |
0.5 |
|
4 |
0.75 |
|
5 |
1 |
Направление проецирования — Выберите направление, чтобы определить, какие участки обрабатывать.
Выберите Внутрь, чтобы спроецировать шаблон поверхности в противоположном от нормалей поверхности направлении, перемещая точки шаблона от поверхности в направлении её нормалей.
Выберите Наружу, чтобы спроецировать шаблон поверхности в направлении нормалей поверхности, перемещая точки шаблона от поверхности в направлении, противоположном её нормалям.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Шаг — Введите расстояние между следующими друг за другом проходами.
Просмотр — Нажмите, чтобы создать быстрое предварительное отображение траектории проецирования.
Показать — Выберите, чтобы отобразить шаблон просмотра.
