Чтобы создать элемент Прямоугольный карман:
- Выберите вкладку «Группа элементов» > панель «Правка» > «Редактор элементов».
Создается группа элементов и открывается вкладка Редактор элементов.
- Выберите вкладку «Редактор элементов» > «Создать 2D-элементы» > «Карман» > «Прямоугольный».

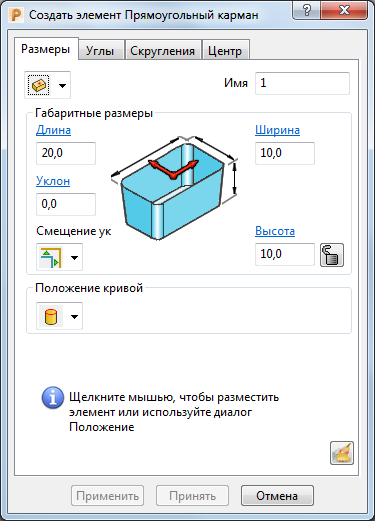

Откроется диалог Создать прямоугольный карман.
- Щелкните мышью в графическом окне, чтобы вставить элемент.
Эта функциональная возможность доступна только для прямоугольных, круглых элементов и неограниченных торцов. Для элементов свободной формы, пазов и ограниченных торцов необходимо выбрать существующую кривую, по которой будет создаваться элемент.
- Введите Имя элемента.
- Используйте опции в этом диалоге или используйте графические маркеры, чтобы изменить свойства элемента.
Доступные опции и графические маркеры варьируются в зависимости от типа создаваемого элемента.
- Нажмите Принять, чтобы создать элемент и закрыть диалог.
- Выберите вкладку «Редактор элементов» > панель «Готово» > «Принять», чтобы сохранить сохраненный элемент и закрыть вкладку Редактор элементов.
