Интерактивное редактирование ЛСК

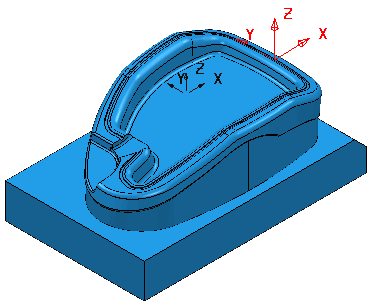

В этом примере показано, как графически управлять ЛСК. Здесь используется модель 5axisModel.dgk из папки Examples.

1. Дважды щелкните рабочую плоскость, которую хотите отредактировать. Откроется вкладка Редактор ЛСК.

   Локальная СК не обязательно должна быть активной.

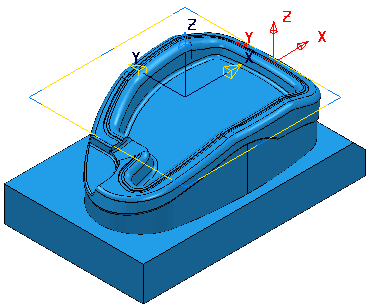

   У ЛСК появятся желтые и синие маркеры.

2. Перемещая эти маркеры можно изменять ориентацию ЛСК. В зависимости от того, какие маркеры выбираются, ЛСК поворачивается или переносится.



   Синие линии позволяют поворачивать ЛСК вокруг оси Z.

   Желтые линии позволяют поворачивать ЛСК вокруг оси X или Y.

   Если взять ЛСК за центр, можно изменить ее положение.

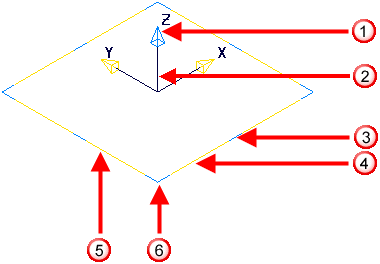

   Направляет ось Z в указанную точку. Аналогичным образом желтые стрелки позволяют изменить направление осей X или Y.

   Перемещает центр.

   Поворачивает вокруг оси Z

   Поворачивает вокруг оси Х

   Поворачивает вокруг оси Y

   Поворачивает вокруг оси Z

3. Для завершения редактирования ЛСК щелкните левой кнопкой мыши в свободной части графического окна.

Чтобы удалить ЛСК, выберите ЛСК и используйте клавишу Delete на клавиатуре.

Прим.: Отмена и повтор для рабочей плоскости доступны только на вкладке Редактор ЛСК.
