Используйте вкладку Кривая одной лопатки, чтобы:
- задавать начальную, конечную и промежуточную кривые, ограничивающие область, которую нужно обработать.
- добавить свойства обработки задаваемым кривым.
Чтобы открыть вкладку Кривая одной лопатки, нажмите Выбрать кривые
на странице стратегии Чистовая обработка одной лопатки. Эта вкладка содержит следующее:
Панель Определение
- Начальная кривая — Выберите замкнутую кривую там, где должна начинаться обработка.
- Конечная кривая — Выберите замкнутую кривую там, где должна заканчиваться обработка.

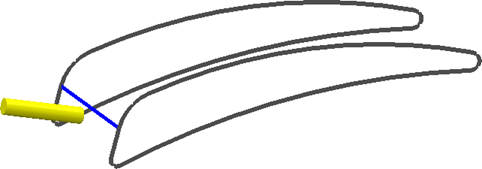

- Кривая шва — Выберите незамкнутую кривую, которая объединяет начальную и конечную кривые. Эта кривая определяет начальную точку каждого сегмента траектории и должна соединять начальную и конечную кривые.

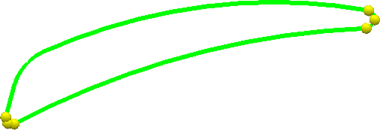

Совет: Чтобы свести к минимуму вероятность оставления на обрабатываемой детали следов выдержки, кривая шва должна находиться на передней или задней кромке лопасти. - Начальная точка — Если кривой шва нет, нажмите Начальная точка, чтобы определить начальную точку кривой.
Прим.: Чтобы выбрать начальную точку, нужно иметь корректный инструмент для стратегии, диаметр которого больше нуля.
Панель Изменить

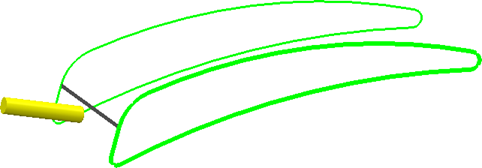

- Поменять ведущие кривые — Меняет местами начальную и конечную ведущие кривые.

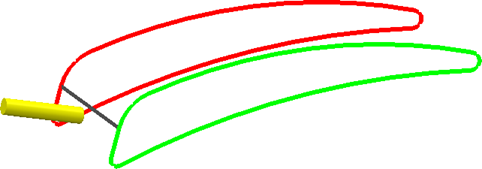

- Изменить направление резания — изменяет направление резания со встречного на попутное или наоборот.

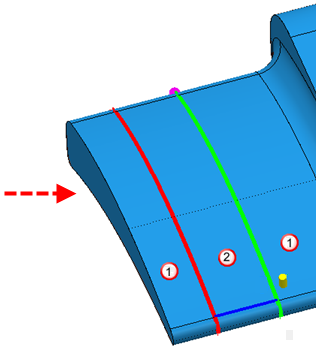

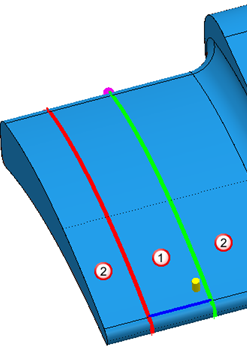

- Сменить сторону обработки— Переключает сторону кривой, которая будет обрабатываться. Например, нажмите, чтобы переключить создание траекторий с области между двумя кривыми на область за пределами двух кривых. Инструмент отображается для того, чтобы показать, какая сторона кривой обрабатывается.
Область, в которой генерируются траектории.
Область, в которой не генерируются траектории.
Инструмент отображается в области обработки.
Панель Статус
- Определение кривой — Наведите курсор, чтобы увидеть информацию об определении кривой.
Панель Готово
- Принять — Нажмите, чтобы принять и сохранить изменения.
- Отмена — Нажмите, чтобы удалить изменения.
