Пример создания спирали

Этот пример показывает, как создать спираль с помощью вкладки Редактор кривых.

1. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Спираль», чтобы присоединить спираль к курсору.



2. Щелкните левой кнопкой мыши, чтобы расположить центр спирали, или введите координаты в в строке состояния, чтобы открыть диалоговое окно Спираль.

   PowerMill также отрисовывает спираль.



   Спираль отображается жёлтым и имеет:

   • синий маркер, который позволяет редактировать Конечный радиус графически.
   • синие точки, показывающие количество и положение точек на каждом витке.
   • синюю окружность в центре, которая позволяет менять положение спирали графически.
3. Введите подходящие значения, например:
   1. Начальный радиус - 0:
   2. Конечный радиус - 60.
   3. Количество витков - 3:
   4. Точек на каждый виток - 8.
   5. Нажмите ОК.



   При нажатии ОК создается сплайн, который нельзя редактировать.

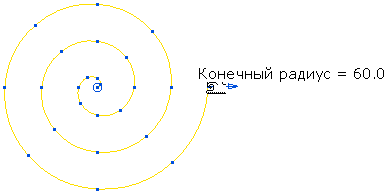

Или же можно создать спираль графически. Например, если выбрать маркер конечного радиуса (курсор меняется на ) и перетащить его в новое положение, конечный радиус изменится.

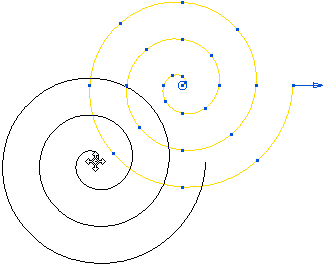

Выберите маркер центра и перетащите его в новое положение спирали.
