Пример создания произвольной границы

Этот пример показывает, как создать границу на поверхности. В нем используется Speaker.dgkиз папки Examples.

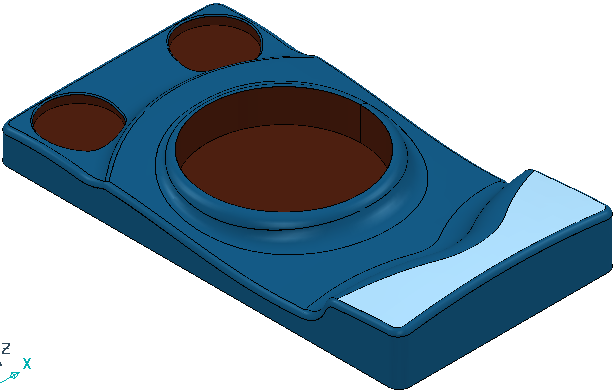

1. Выберите поверхность, по которой нужно создать границу.



2. Выберите вкладку «Граница» > панель «Правка» > «Редактор кривых», чтобы открыть вкладку Редактор кривых.
3. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Контур», чтобы открыть панель инструментов Создать контур.

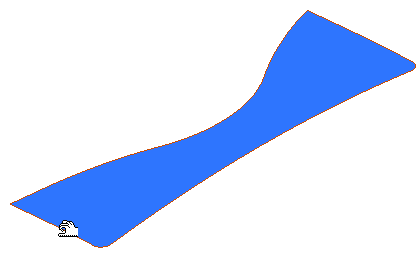

4. Щёлкните по кромке поверхности:

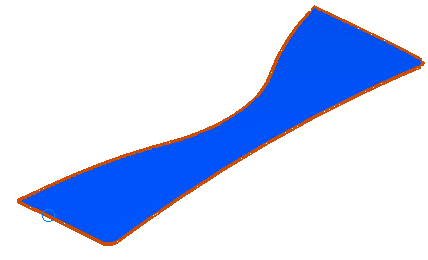

5. Создайте кривую вокруг границы поверхности.



6. Нажмите на кнопку (она станет подсвеченной) на панели Создать контур, чтобы сохранить кривую границы.
7. Нажмите 7а панели инструментов Создать контур, чтобы окончательно сохранить созданные кривые и закрыть панель инструментов.
8. Выберите вкладку «Редактор кривых» > панель «Готово» > «Принять», чтобы сохранить изменения.

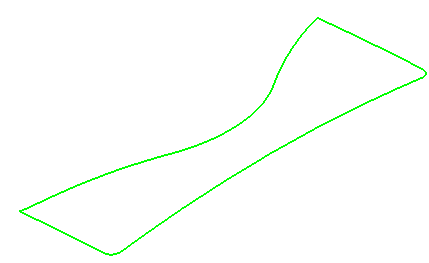

   Кривая границы отображена в PowerMill. Если вы её не видите, скройте каркасный и закрашенный виды, нажав:

   • Вкладка «Вид» > панель «Внешний вид» > «Закраска» > «Простая».
   • Вкладка «Вид» > панель «Внешний вид» > «Каркас».



Прим.: Эту границу можно теперь использовать для создания траекторий таким же образом, как и любую другую.
