Задание подходящих подводов и переходов

Рабочие ходы траектории, созданной в примере Создание траектории выборки моноколеса корректны, но переходы необходимо задать. Одно из возможных решений:

1. Выберите вкладку «Главная» > панель «Установ» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории, и выберите вкладку Подводы.
   1. В списке 1й вариант выберите Касательный.
   2. Введите Длину - 10.
   3. Нажмите Копировать в отвод, чтобы скопировать эти значения на вкладку Отводы.
2. Нажмите на вкладку Переходы.
   1. Выберите 1й вариант - Дуга окружности.
   2. Нажмите Применить ограничения.
   3. Выберите Расстояние из первого выпадающего списка.
   4. Выберите из второго выпадающего списка.
   5. Введите 250 в качестве максимальной длины перехода.
   6. Выберите 2й вариант - Обе в приращениях.
3. Нажмите на вкладку Перемещения и зазоры.
   1. Выберите Вдоль - Ось инструмента.
   2. Выберите Продлять автоматически.
   3. Введите Максимальную длину - 250.

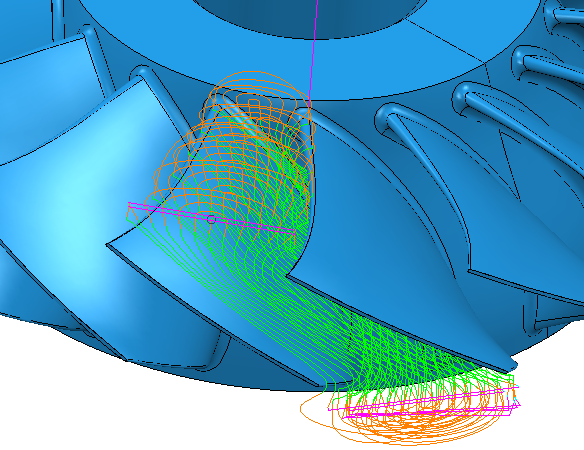

4. Нажмите Применить, чтобы применить изменения к активной траектории.



Прим.: Когда опция Разрешить перенос точки входа на вкладке Подводы диалога Переходы траектории выбрана, движения подводов и отводов замкнутых сегментов траектории расположены в середине вогнутой части главной лопатки. Это может оставить отметки на детали. Если не выбирать эту опцию, замкнутые сегменты траектории начинаются и заканчиваются в на минимальном Z каждой лопатки.
