Используйте страницу Доработка углов, чтобы создать многопроходную траекторию для вычищения углов, которые возникают между некасательными поверхностями.
Вывод —выберите, какие участки траектории нужно сгенерировать.
- Отвесная — Выводит ту часть траектории, которая создает с горизонталью угол, как минимум, равный Пороговому углу.
- Пологая — Выводит ту часть траектории, которая создает с горизонталью угол не больше Порогового угла.
- Обе — Выводит и отвесную и пологую части.
Стратегия — Выберите, как генерируется траектория на соединительных линиях. Это задает, следует ли траектория соединительным линиям или режет поперек их.
- Вдоль — Выберите, чтобы создать траекторию доработки углов, которая следует вдоль соединительных линий. Это больше всего подходит для пологих участков.

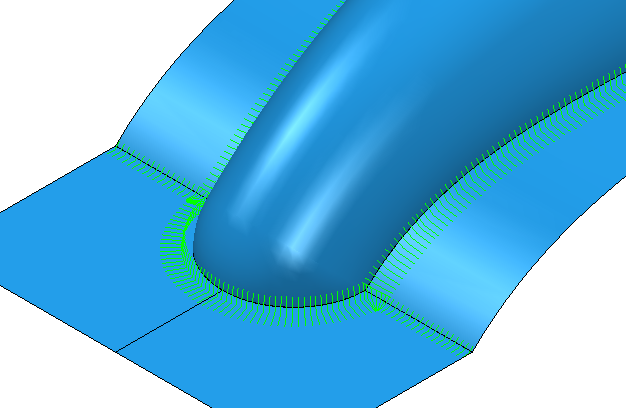

- Поперёк — Выберите, чтобы создать траекторию доработки углов, которая режет поперек соединительных линий. Это больше всего подходит для отвесных участков.
- Автоматически — генерирует траекторию доработки углов, которая создает поперечные резы на Отвесных областях и продольные резы — на Пологих.
Пороговый угол — Введите угол, от горизонтали, при котором разделяются отвесные и пологие участки траектории при выборе типа Вывода - Отвесная или Пологая.
Гребешок — Введите высоту гребешка. PowerMill вычисляет шаг между соседними проходами, исходя из геометрии режущего инструмента и заданной высоты гребешка.
Задать число проходов —используйте эти параметры, чтобы определить количество создаваемых проходов. Выберите Задать число проходов и в следующем поле введите нужное количество проходов.

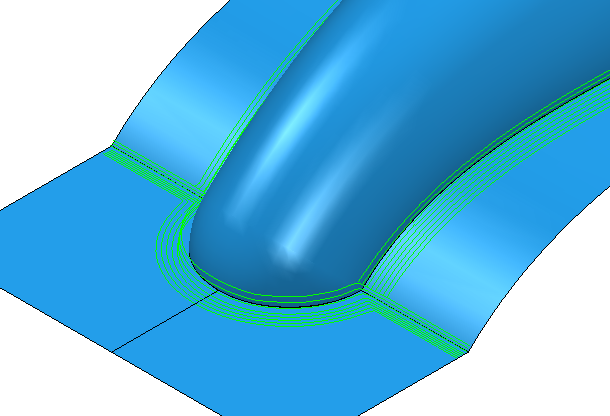

Траектория Вдоль угла без ограничения максимального количества проходов.

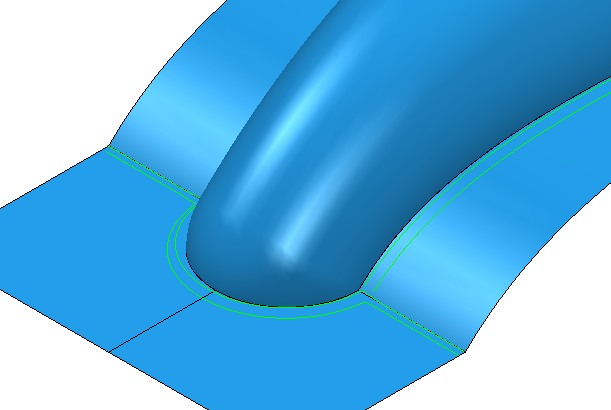

Если выбрать опцию Задать число проходов и ввести нужное количество проходов (здесь 2).
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
