Длина инструмента - обзор

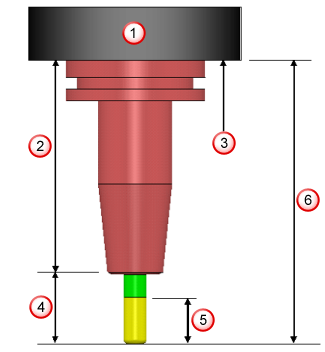

На рисунке показан режущий инструмент, состоящий из кромки (желтая) и хвостовика (зеленый), закрепленный в патроне (красный). Инструмент закреплен в шпинделе станка (серый).

Использующиеся здесь цвета соответствуют цветам, используемым в диалогового окнах PowerMill PowerMill.

Шпиндель

Длина патрона

База измерения

Вылет

Длина заточки

Длина сборки

Длина заточки показывает часть фрезы, которая удаляет материал. Это Длина режущей кромки.

Вылетом называется длина, на которую режущий инструмент выступает из патрона. Обычно он включает часть Длины хвостовика. Длина Вылета фиксирована, когда фреза закреплена в патроне.

Совет: Чтобы максимально продлить срок службы инструмента, оставляйте значение Вылета минимально необходимым для предохранения патрона от удара о деталь или необработанный материал.

Длиной патрона является общая длина всех частей патрона в сборе, которые выступают из шпинделя, когда патрон закреплен в станке.

Длиной сборки является общая длина фрезы и патрона в сборе тогда, когда патрон закреплен в станке. Она измеряется от кромки инструмента до базы измерения, которая представляет собой торец шпинделя.
