Пример режима обработки

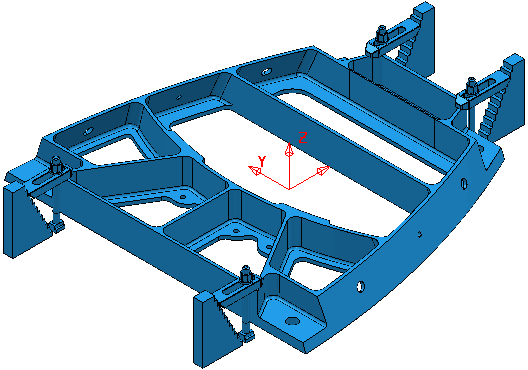

В этом примере показано, как избежать обработки прижимов при создании траекторий.

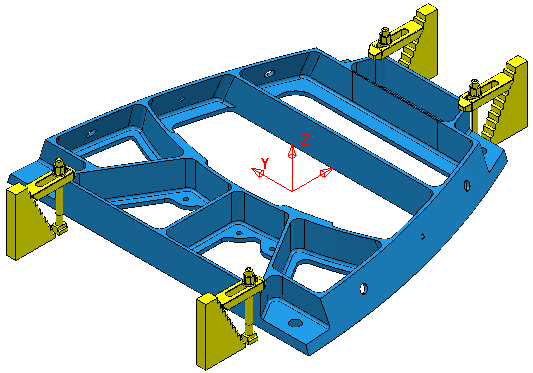

1. Выберите все поверхности, образующие прижимы.



2. Выберите вкладку «Главная» > панель «Установ» > «Припуск», чтобы открыть диалоговое окно Припуски по умолчанию.
3. Выберите набор припусков в верхней части списка:
   1. В списке Режим обработки выберите Столкновения.
   2. Нажмите кнопку Получить компоненты.
   3. Нажмите Применить.

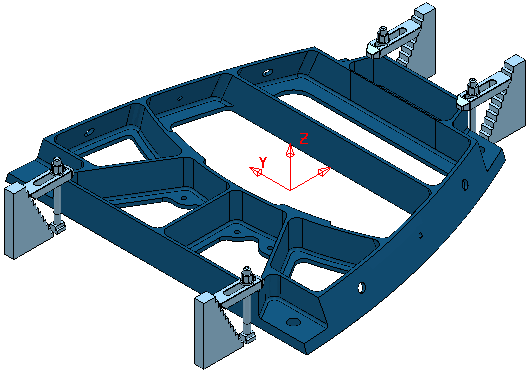

4. Чтобы сгенерировать визуальное отображение результатов, выберите вкладку «Вид» > панель «Внешний вид» > «Закраска» > «Режим обработки границы».



Все траектории, созданные для этой детали, обходят прижимы. Прижимы обнаружены и не обработаны.
