«Создать элемент» > «Центр»

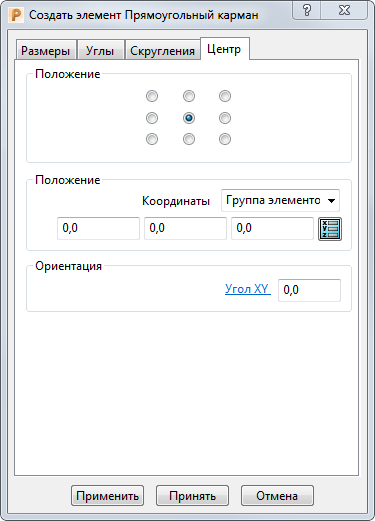

Используйте вкладку Центр диалога Создать элемент, чтобы задать свойства центра элемента.

Положение — Выберите опцию для размещения центра элемента.

Раздел Положение немного отличается для 2D элементов и токарных элементов.

2D элементы

Токарные элементы

2D элементы

Укажите расположение центра элемента относительно кривой профиля элемента:

Верхний левый угол

Середина верхней кромки

Верхний правый угол

Середина правой кромки

Нижний правый угол

Середина нижней кромки

Нижний левый угол

Середина левой кромки

Токарные элементы

Укажите расположение центра элемента относительно кривой профиля элемента:

Левая кромка

Центр

Правая кромка

Положение — Выберите Координаты и введите координаты элемента, чтобы разместить элемент относительно выбранной системы координат.

Прим.: Эти параметры доступны только для пазов, ограниченных торцов и прямоугольных, круглых карманов и выступов, а также карманов и выступов свободной формы.

• Координаты — Расположите элемент относительно системы координат Группы элементов или Глобальной системы координат.
• — Нажмите, чтобы ввести координаты, используя диалог Положение.

Ориентация — Введите Угол XY, чтобы сориентировать элемент в плоскости XY относительно оси X.

Угол XY = 0:

Угол XY = 45:

Прим.: Этот параметр доступен только для пазов, ограниченных торцов и прямоугольных, круглых карманов и выступов, а также карманов и выступов свободной формы.
