Пример создания плоского сечения

Чтобы создать плоское сечение:

1. Убедитесь, что Разумный курсор включен.
2. Откройте диалог Плоское сечение:
   1. В Проводнике щёлкните правой кнопкой мыши по отдельному шаблону или границе.
   2. Выберите Редактор кривых. Откроется вкладка Редактор кривых.
   3. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Плоское сечение». Откроется диалог Плоское сечение. В модели отобразится положение начальной точки, и курсор изменится на .

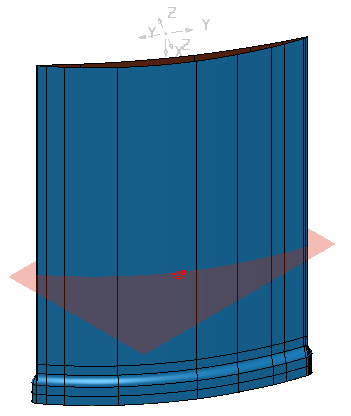

3. Щёлкните по модели, чтобы задать точку, через которую проходит секущая плоскость. Её ориентация определяется с помощью активной СК.

   Координаты кривой отображаются в разделе Центр диалога Плоское сечение. Разумный курсор должен быть включен, чтобы выбор начала координат курсором работал.



4. Чтобы выбрать поверхность:
   1. Нажмите , чтобы переключиться в режим выбора поверхности. Курсор изменится на .

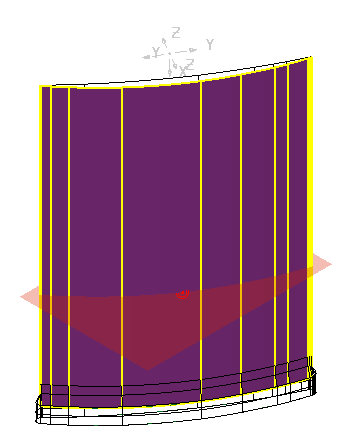

   2. Выберите на модели поверхность. Выбранная поверхность станет фиолетовой.



5. Введите:
   1. Допуск — 0,01.
   2. Допуск смыкания поверхностей - 10.0.

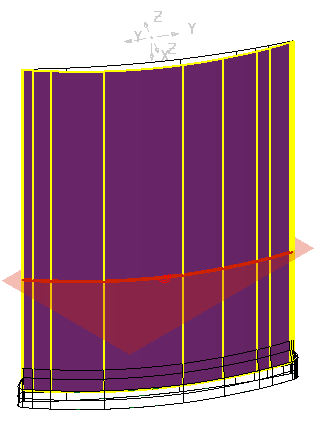

6. Нажмите Просмотр. При просмотре кривая на модели отображается толстой красной линией.



7. Нажмите Создать. Сегменты добавляются в шаблон.

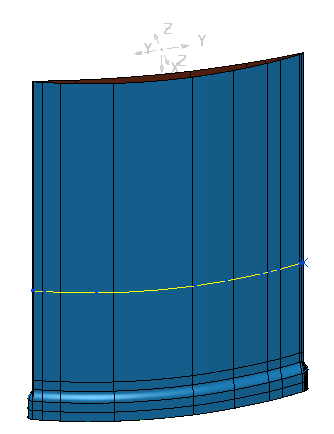

8. Нажмите Закрыть, чтобы закрыть диалог. Кривая будет отображена на модели.
