Определение кривых

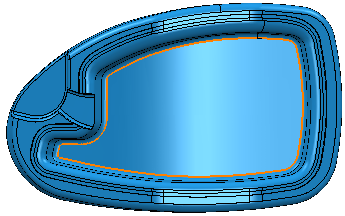

Если PowerMill не может определить ведущие или ограничивающие кривые, вы можете выбрать их. В этом примере используется модель 5axisModel.dgk, расположенная в папке Examples, и предполагается, что вы создали встроенный шаблон.

1. В категории Чистовая диалога Стратегия обработки выберите По потоку.
2. Выберите встроенный шаблон. Если Статус - Корректный, то переходите к шагу 9.
3. Если Статус отличается от значения Корректный, то нажмите на кнопку Определение кривой . Откроется диалог Определение кривых по потоку.
4. Выберите начальную ведущую кривую.



   Начальная ведущая кривая показана зеленым.

5. Выберите конечную ведущую кривую.



   Конечная ведущая кривая показана красным.

6. Выберите ограничивающую кривую.



   Ограничивающая кривая показана синим.

7. Выберите вторую ограничивающую кривую (используйте клавишу Shift при выборе).

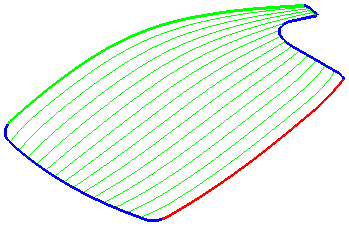

   Вторая ограничивающая кривая показана синим, направление резания и область обработки также заданы.

8. Нажмите Готово. Это закрывает диалог и возвращает вас к диалогу Чистовая по потоку.
9. На странице Чистовая по потоку:
   1. Введите в поле Шаг значение 10.
   2. Нажмите Вычислить.
