Высокоскоростная (HSM)

Используйте страницу Высокоскоростная (HSM), чтобы управлять различными опциями сглаживания траектории, позволяющими избежать резкой смены направления движения инструмента при высокоскоростной обработке. Доступные параметры зависят от выбранной стратегии:

Сглаживание профиля — выберите, чтобы разрешить вписывание дуг в профили для избегания резких изменений направления в наружных углах. Радиус задается как пропорция от диаметра инструмента и вычисляется на основе диаметра инструмента и коэффициента умножения. Коэффициент умножения задается с помощью слайдера. Например, если для инструмента диаметром 10 мм используется коэффициент умножения 0,05, радиус дуги равен 0,5 мм.

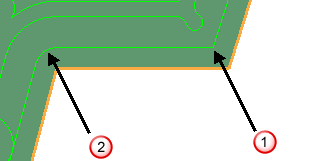

• Сглаживание профиля — не выбрано:



  — Наружные углы не сглажены.

   — внутренние углы сглажены.

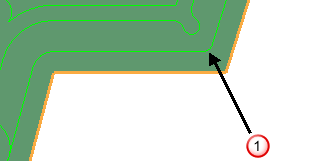

  Использование Радиуса, равного 0.2, дает:



   — наружные углы теперь сглажены.

  Прим.: При высокоскоростной обработке особенно важно вписывание дуг, так как оно исключает резкие изменения направления инструмента.
  Прим.: Не рекомендуется использовать при обработке Vortex маленькие трохоиды, по возможности, они не должны быть меньше 1 мм.

Сглаживание траектории — выберите, чтобы заменить стандартное смещение значением смещения, при котором достигается повышенная подача за счет предотвращения внезапных изменений нагрузки на станок, вызванных резкими поворотами траектории. Это значение смещения заменит острые углы скругленными, а также изменит фиксированный шаг по Z переменным значением. Для указания максимального отклонения от заданного шага по Z в процентах используется регулятор.

— скругленные углы

— переменный шаг

Прим.: Эта опция доступна, только когда выбран тип смещения на главной странице стратегии выборки.

Трохоидальные перемещения — когда выбрано, включает трохоидальные перемещения с применяемыми по умолчанию параметрами предотвращения перегрузки инструмента.

• Максимальная перегрузка — переместите слайдер, чтобы задать значение перегрузки инструмента, необходимое для вставки трохоидального перемещения.
  Прим.: При создании траектории Выборка 3D модели опция Трохоида доступна только при использовании стиля Смещать модель или Смещать всё.
  Прим.: Эта опция доступна, только когда выбран тип смещения на главной странице стратегии выборки.

Переходы — выберите этот параметр, чтобы задать, как именно PowerMill будет создавать переходы между смещениями внутри траектории.

• Прямо:



• Сглаживание:



• Нет:



  Этот параметр доступен, только когда выбран тип смещения на главной странице стратегии.

Сгладить углы — выберите, чтобысоздать дуги во внутренних углах траектории. Это важно при высокоскоростной обработке, так как оно исключает резкие изменения направления инструмента. Радиус задается как пропорция от диаметра инструмента и вычисляется на основе диаметра инструмента и коэффициента умножения. Коэффициент умножения задается с помощью слайдера. Например, если для инструмента диаметром 10 мм используется коэффициент умножения 0,05, радиус дуги равен 0,5 мм.

• Сгладить углы — не выбрано:



• Сгладить углы — выбрано:



Вертикальное сглаживание — улучшение плавности профиля перпендикулярно поверхности

• По оси (в диаметрах фрезы) — Введите расстояние вертикального сглаживания в единицах диаметра инструмента. Этот тип сглаживания может быть полезным в удалении излишних "выбросов", вызванных смещением во внутренних углах. Лучше всего попробовать сглаживание со значениями, заданными по умолчанию. Чрезмерное сглаживание может привести к созданию слишком плоской траектории.



• Угловое — Введите угол сглаживания. Этот тип сглаживания может быть эффективным при многоосевой обработке и использоваться для сглаживания профилей, созданных по ограниченным поверхностям. Край ограниченной поверхности может быть "ломаным", что очень сильно влияет на траекторию. Угловое сглаживание сводит это к минимуму. 5 является значением по умолчанию.

Точность вычисления оси — Введите значение допуска для вычисления оси инструмента. Для относительно небольшого количества геометрических элементов ось инструмента может слегка колебаться при точном расположении на поверхностях. Это может происходить из-за небольших, но значительных изменений геометрии, по мере того как и инструмент перемещается из одного положения в другое. Этот допуск может быть больше допуска обработки, чтобы стабилизировать ось инструмента по мере движения через геометрически меняющуюся область. В результате избыточный материал может быть оставлен на поверхности, но нагрузка на инструмент может быть сокращена.

Подробности о сглаживании смотрите в разделе Нагрузка на инструмент.
