Пример прямоугольного массива

В этом примере показано, как создать несколько перемещений траектории с помощью прямоугольного шаблона. Используется параметр Сделать копию, чтобы легче было оценить результат трансформации.

Используется модель Chainsaw.ige из папки Examples с траекторией доработки по профилю в качестве активной траектории.

1. Выберите вкладку «Правка траектории» > панель «Правка» > «Трансформировать», чтобы открыть вкладку Трансформация траектории.
2. Выберите вкладку «Трансформация траектории» > панель «Трансформировать» > «Массив», чтобы открыть диалоговое окно Массив.
3. На вкладке Прямоугольник введите:
   1. Количество рядов - 3.
   2. Расстояние между рядами - 500.
   3. Расстояние между столбцами - 300.
   4. Число столбцов - 4.
   5. Только периметр не выбрано.
   6. Нажмите Принять.

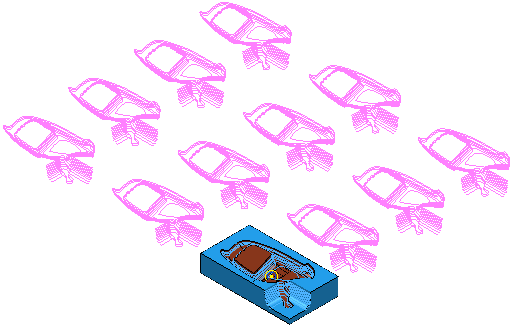

4. Щелкните вкладку «Трансформация траектории» > панель «Готово» > «Принять», чтобы принять изменения и создать траектории-копии.
