Иногда при обработке детали с противоположных сторон, возможны перекосы в середине, в местах перекрытия различных траекторий. Это может происходить как в связи с изменением направления резания, так и в связи с люфтами станка, но большой проблемой является то, что у первой траектории инструмент останавливается в материале, а у последующих остановка (для разворота) происходит уже в обработанной зоне.
Используйте диалог Подъёмы, чтобы избегать этих несовпадений. Этот диалог позволяет постепенно извлечь инструмент из реза по мере приближения к концу прохода. Для этого необходимо постепенно поднять края траектории по направлению нормали в точке резания, сохраняя при этом направление движения и ориентацию оси инструмента. Такое движение является своего рода наклонным врезанием, но в отличие от него выполняется, повторяя геометрию сегмента траектории, а не продляя его.
Чтобы открыть диалоговое окно Подъемы, в контекстном меню отдельной траектории выберите «Правка» > «Подъем».
Тип — Выберите, как будут подниматься края сегментов.
- Линия — Когда выбрано, задает линейный подъем.
- Дуга — Когда выбрано, задает подъем по дуге.

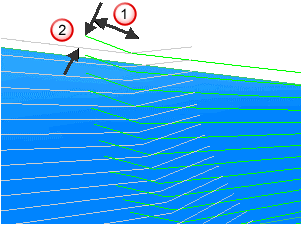

Длина — Введите расстояние от края сегмента, на котором начинается подъем.
Длина
Высота
Высота — Введите максимальную высоту подъема.

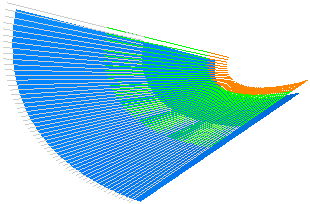

Поднять начало — Когда выбрано, подъём применяется к началу сегментов траектории. Если выбрано несколько сегментов траектории, подъём ограничен этими сегментами. Если нет выбранных сегментов, подъём применяется ко всем сегментам траектории.

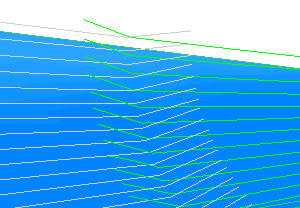

Поднять конец — Когда выбрано, подъём применяется к концу сегментов траектории. Если выбрано несколько сегментов траектории, подъём ограничен этими сегментами. Если нет выбранных сегментов, подъём применяется ко всем сегментам траектории.
