Выберите параметр на вкладке «Редактор кривых» > панель «Правка» > меню «Проекции», чтобы задать, как проецировать выбранные кривые.

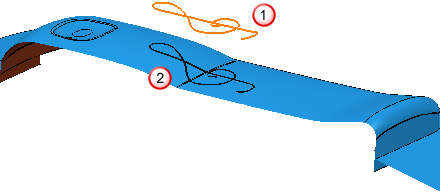

- Проекция — Выберите, чтобы спроецировать выбранный шаблон вдоль оси инструмента на деталь. При этом шаблон должен обязательно вписываться в габариты детали при просмотре вниз вдоль оси инструмента.
исходный шаблон.

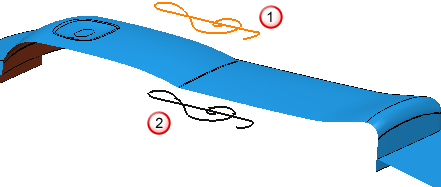

шаблон, спроецированный на деталь. - Проекция на Z=0 — Выберите, чтобы спроецировать выбранный шаблон на плоскость XY с Z = 0. Шаблон может выходить за пределы детали.
исходный шаблон. шаблон, спроецированный на Z = 0. - Встроить — Выберите, чтобы открыть диалог Встроенный шаблон, который позволяет связать шаблон, лежащий на модели, с ассоциированной с ним поверхностью (или поверхностями).
