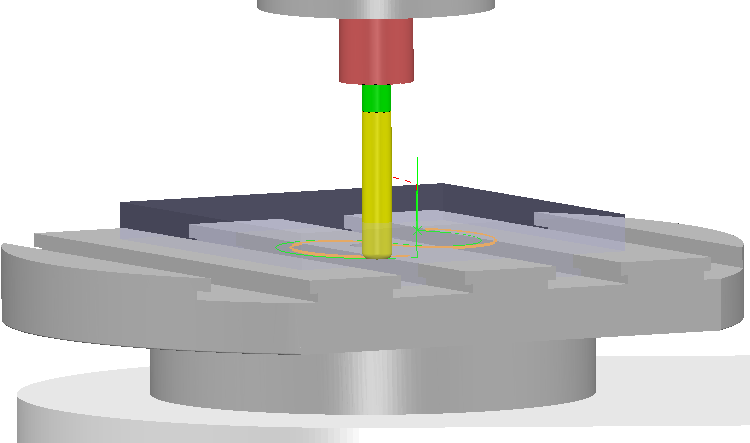

Полярнаяориентация - это та, где траектория выглядит, как 3-осевая траектория (осью инструмента является ось Z), однако она использует повороты вокруг одной оси станка, а не перемещается по Х и по Y.
Полярная обработка наиболее полезна, когда перемещение станка по X и по Y ограничено, но станок является станком типа СТОЛ-СТОЛ и может поворачивать стол по Z, что позволяет преодолеть ограничения движения по X и Y.
Центр вращения - локальная СК, которая задает центр вращения для полярной обработки. Ось Z должна быть выровнена с осью станка. Отображаются только локальные СК, отвечающие этому критерию. Если не выбрать рабочую плоскость, PowerMill будет использовать глобальную СК.
Фиксировать - определяет, какая ось заблокирована, X или Y. Одна из них должна быть заблокирована и заменена поворотной осью. Часто ось Х заблокирована, а поворотной осью является ось С.

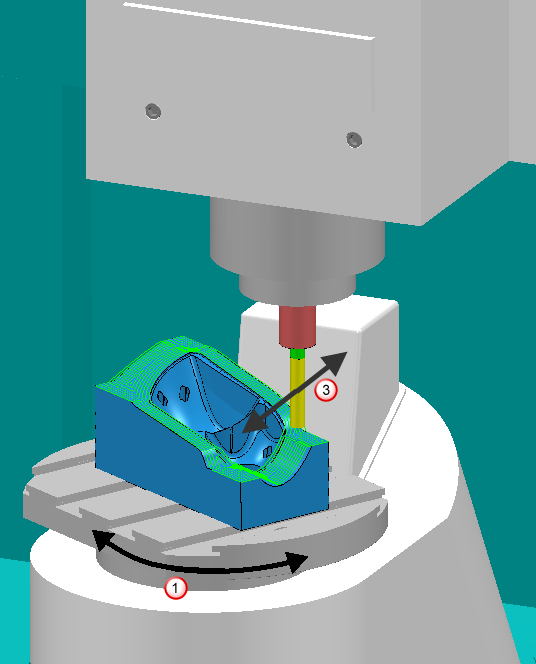

Фиксирование оси Х позволяет инструменту перемещаться по Y и вращаться столу.
поворот вокруг C.
линейное перемещение по Y.
Фиксирование оси Y позволяет инструменту перемещаться по X и вращаться столу.
поворот вокруг C.
линейное перемещение по X.

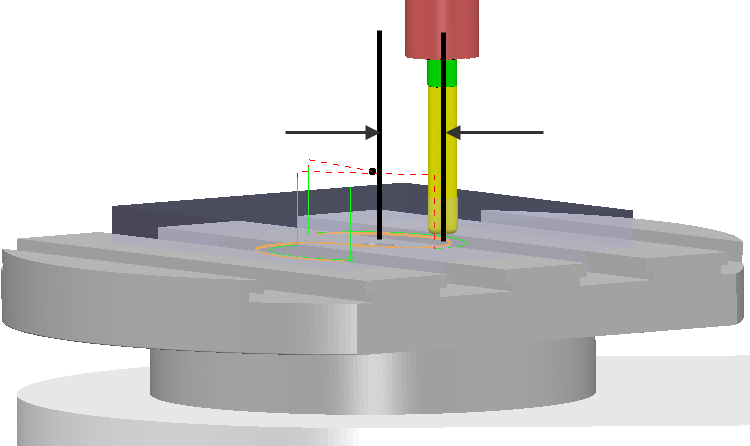

Смещение - смещение от начала локальной СК, выбранной в поле Центр вращения. Если ось Х заблокирована и не применяется смещение, то инструмент ограничен в перемещениях вдоль Х 0. Если применяется смещение 20, то инструмент ограничен в перемещениях вдоль Х 20.
Смещение - 0.
Смещение - 50.
Смещение дает нулевую область, в которой не может быть никакой обработки, так как инструмент физически не может попасть в эту область. Нулевая область имеет центр в Центре вращения и имеет диаметр Смещения. Если вы задаете смещение, чтобы полностью обработать деталь, нужно убедиться, что траектория не находится внутри нулевой области. Если траектория находится внутри этой области, часть траектории не создается, но PowerMill применяет соответствующие переходы.

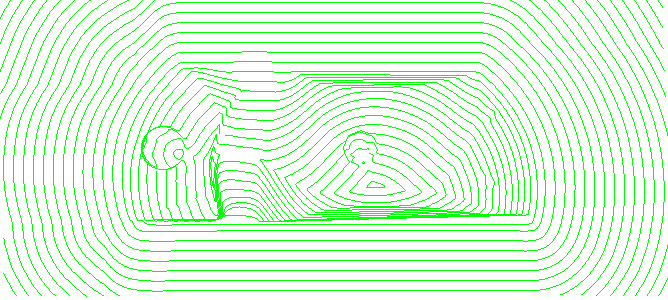

Смещение - 0.

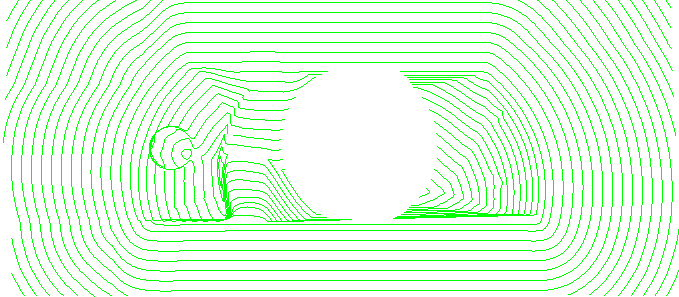

Смещение - 20.
Чтобы избежать этой проблемы, убедитесь, что Центр вращения находится, как минимум, на расстоянии Смещения от траектории.
Использовать комплементарный угол — определяет, какое из двух решений для полярной обработки будет использоваться.

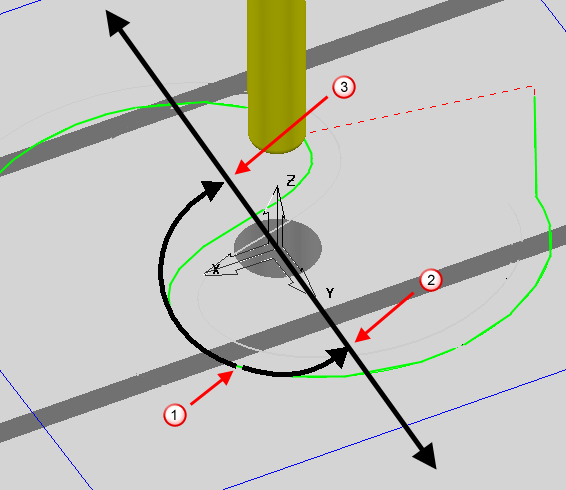

Если инструмент перемещается по оси Y, а стол поворачивается вокруг оси С, то точка на траектории обрабатывается либо поворотом стола к точке или . Если является первым решением, то является дополнительным решением.
— открывает страницу Ускоренные ходы диалога стратегии, которая позволяет редактировать свойства ускоренных перемещений.
.
