Выравнивание рабочей плоскости

Используйте вкладку «Редактор ЛСК» > панель «Выровнять» > «По инструменту», чтобы выбрать ориентацию рабочей плоскости:

• По виду — Нажмите, чтобы ориентировать ЛСК так, чтобы она базировалась по текущему графическому виду.

  Локальная СК базируется относительно главной плоскости редактирования , которая выбрана в Строке состояния. В этом примере является главной плоскостью редактирования.



• По геометрии — Нажмите, чтобы ориентировать ЛСК таким образом, что она становится перпендикулярной к поверхности в этой точке.

  Локальная СК базируется относительно главной плоскости редактирования , которая выбрана в Строке состояния. В этом примере является главной плоскостью редактирования.

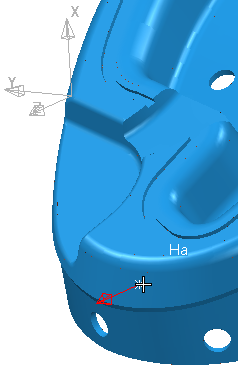

  Перемещение курсора над моделью изменяет ее ориентацию:

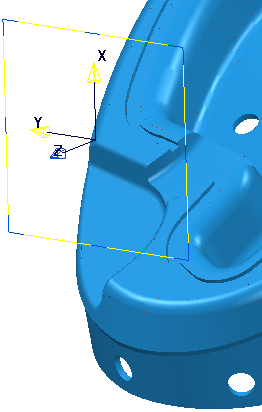

  Щелкните на модели, чтобы изменить ориентацию рабочей плоскости:



• По геометрии и перенос — Нажмите, чтобы ориентировать ЛСК таким образом, чтобы она располагалась там, где вы выбрали поверхность, и была перпендикулярна поверхности в этой точке. ЛСК меняет свою ориентацию и свое положение.

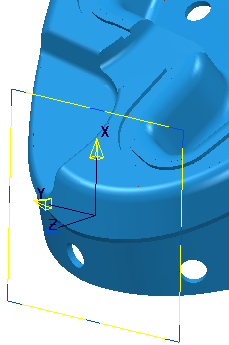

  Этот параметр выполняет те же функции, что и описанный выше параметр «По геометрии», однако при перемещении курсора над моделью рабочей плоскости также переместится, и ее ориентация изменится:

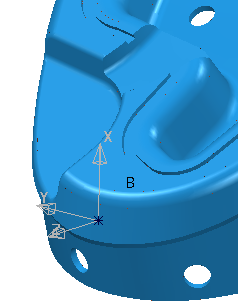

  Щелкните по модели, чтобы переместить и переориентировать рабочую плоскость.

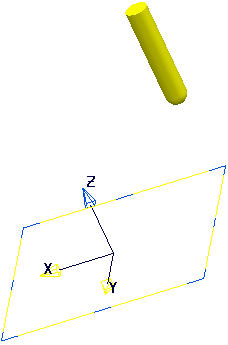

• По инструменту — Нажмите, чтобы ориентировать ЛСК таким образом, чтобы она была выровнена с осью инструмента. ЛСК меняет свою ориентацию и свое положение.

  Локальная СК базируется относительно главной плоскости редактирования , которая выбрана в Строке состояния. В этом примере является главной плоскостью редактирования.



• По инструменту и перенос — Нажмите, чтобы ориентировать ЛСК таким образом, чтобы она находилась в центре инструмента, и ось Z была направлена вдоль оси инструмента. ЛСК меняет свою ориентацию и свое положение.

  Локальная СК базируется относительно главной плоскости редактирования , выбранной в Строке состояния. В этом примере является главной плоскостью редактирования.



• По активной СК и перенос по заготовке — Нажмите, чтобы ориентировать ЛСК таким образом, чтобы она базировалась по выбранному элементу управления на заготовке. ЛСК меняет свою ориентацию и свое положение.

  Заготовка отображается с рядом маркеров.



  Щелкните по любому из этих маркеров, чтобы создать ЛСК в этой точке с той же ориентацией, что и активная ЛСК.

  Если заготовка не является прямоугольным блоком, то вокруг нее помещается ограничивающая рамка, и маркеры располагаются на этой рамке.



  Этот параметр доступен, только если задана заготовка.
