Можно создавать иерархию всех элементов внутри группы элементов, которая описывает отношения "родитель-потомок" содержащихся в ней элементов. Это позволяет быстро выявлять проблемы, мешающие обработке группы элементов.
Используйте диалог Иерархия 2D элементов, чтобы просматривать иерархию, выбирать элементы, выбирать родителей и потомков и проверять элементы на возможность обработки.
Откройте диалог Иерархия 2D элементов путем:
- Нажатием на вкладку «Редактор элементов» > панель «Правка» > «Иерархия элементов».
- Выбора опции Иерархия 2D элементов в контекстного меню отдельной группы элементов.

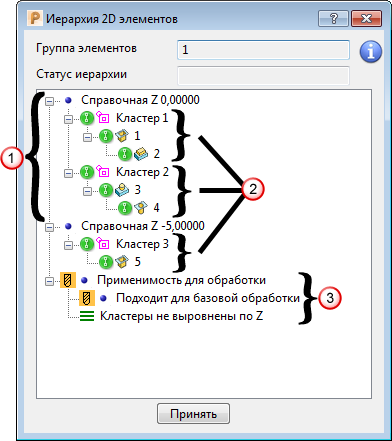

Эта диалог содержит следующее:
Группа элементов — Показывает активную группу элементов.
Статус иерархии — Показывает статус обновления иерархии элементов. Он позволяет узнать, если список всё еще пересчитывается после внесенных в элементы изменений. Это полезно при большом количестве элементов, так как может потребоваться время на обновление списка.

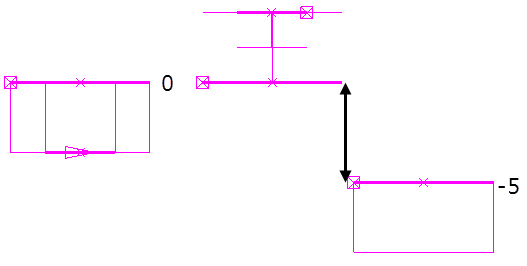

— Показывает все кластеры элементов на заданном значении Справочная Z. Значение Справочная Z кластера вычисляется от родительского элемента с наибольшим профилем, то есть от нижней кривой для выступов и от верхней кривой для карманов. Положение кластеров вдоль Z-оси определяется относительно СК группы элементов. Пример ниже показывает два кластера элементов на высоте Z, равной 0, и один кластер элементов на высоте Z, равной -5.
— Показывает кластеры элементов и элементы, содержащиеся в них. Кластер содержит элементы, которые связаны друг с другом пересечением их профильных кривых. В этом примере есть три кластера:
Прямоугольный выступ внутри прямоугольного кармана:
Круглый карман внутри круглого выступа:
Прямоугольный карман:
Флажки, расположенные рядом с кластерами и элементами, описывают их применимость:
Корректный. Вся геометрия логична для обработки.
Корректный, но содержит некорректные элементы в дереве.
Некорректный. Содержит нелогичную геометрию.
— Показывает применимость группы элементов для обработки. Если все кластеры корректны, то отображается Подходит для базовой обработки. Стратегии выборки элементов требуют, чтобы все 2D элементы были выровнены по одной высоте Z. Если все кластеры расположены на одной высоте Z, отображается Кластеры выровнены по Z.
Щелкните правой кнопкой по элементу или кластеру в диалоге Иерархия 2D элементов, чтобы открыть его контекстное меню. Используйте опции в контекстных меню, чтобы выбрать элементы:
- Выбрать — Нажмите, чтобы выбрать элемент.
- Отказаться от выбора — Нажмите, чтобы отказаться от выбора этого элемента.
- Выбрать родителя — Нажмите, чтобы выбрать родительские элементы этого элемента.
- Выбрать все в кластере — Нажмите, чтобы выбрать все элементы в кластере.
- Выбрать некорректные элементы в кластере — Нажмите, чтобы выбрать все некорректные элементы в кластере.
- Развернуть некорректные пути — щелкните, чтобы развернуть дерево иерархии для первого недопустимого элемента в выбранном кластере.
- Развернуть полностью — Нажмите, чтобы полностью развернуть дерево иерархии для выбранного кластера.
- Свернуть полностью — Нажмите, чтобы полностью свернуть дерево иерархии для выбранного кластера.
