Смещение зажима - это координата базовой точки, которую вы задаете и затем применяете к копии траектории. Это позволяет смещать траекторию без необходимости ее пересчитывать, то есть её можно обрабатывать в новом положении. Смещение зажима также позволяет вносить изменения в положение траектории в самый последний момент, так как можно использовать контроллер станка для изменения значения смещения зажима в NC-файле.
Если вы хотите выполнить одну и ту же траекторию больше двух раз, вы должны использовать вместо этого опцию Переместить на вкладке Трансформация траектории.
PowerMill имеет два уровня вкладок Смещение зажима с отношением родитель-потомок:
- Этот диалог Смещение зажима является потомком родительской вкладки Смещение зажима. Она наследует все смещения зажимов, уже заданные в родительской вкладке Смещение зажима.
После того, как вы создадите NC-файл, дочерний диалог Смещение зажима, связанный с NC-файлом, перестанет наследовать изменения, которые вы вносите на главной вкладке Смещение зажима. Чтобы были унаследованы последующие изменения, нажмите на кнопку Сбросить.
- Главная вкладка Смещение зажима не наследует изменения, вносимые в дочернем диалоговом окне Смещение зажима. Можно открыть главную вкладку Смещение зажима, щелкнув правой кнопкой по ветви NC-файлы в Проводнике и выбрав вкладку Параметры NC-файлов > Смещение зажима.
Чтобы открыть это диалоговое окно, в Проводнике щелкните правой кнопкой по NC-файлу и выберите «Правка» > «Смещения зажимов».

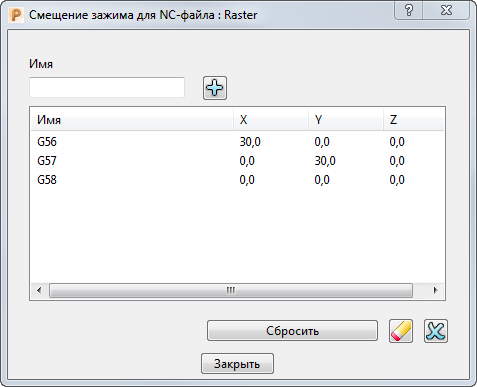

Эта диалог содержит следующее:
Имя — Введите имя смещения зажима.
Имена, которые вы задаете для смещений зажимов, должны распознаваться постпроцессором, который записывает NC-файл. Например, постпроцессор для контроллера станка Fanuc распознает G-коды (например, G55, G56 и G57).
Добавить смещение зажима — Нажмите, чтобы добавить смещение зажима в таблицу Смещение зажима.
Таблица смещений зажимов — Эта таблица показывает каждое смещение зажима и его координаты. Чтобы ввести или изменить координату, введите координаты в полях X, Y или Z.
Вы можете оставить поля X, Y и Z пустыми и задать координаты в контроллере станка.
Сбросить — нажмите, чтобы сбросить смещения детали, созданные на главной вкладке Смещение зажима. Любые изменения или дополнительные смещения зажимов, созданные в дочернем диалоговом окнеСмещение зажима удаляются.
Сбросить смещение зажима — Нажмите, чтобы сбросить координаты выбранного смещения зажима на 0.0.
Удалить смещение зажима — Нажмите, чтобы удалить выбранное смещение зажима из таблицы Смещение зажима.
