Использование продлений

При 2.5D обработке с движениями подвода Горизонтальная дуга сложно применить коррекцию инструмента, так как могут выполняться только линейные перемещения (а не круговые). Продления позволяют добавлять Прямой подвод перед Подводом, в пределах которого может выполняться коррекция.

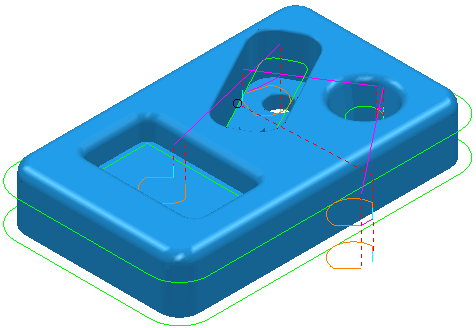

Рассмотрим пример pockets.tri с траекторией Постоянная Z и 10-мм концевой фрезой.

1. Выберите вкладку «Главная» > панель «Установ» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории.
2. Выберите вкладку Подводы.
3. Введите:
   1. 1й вариант - Горизонтальная дуга.
   2. Угол - 90.
   3. Радиус - 10.
   4. нажмите на кнопку Копировать в отвод.

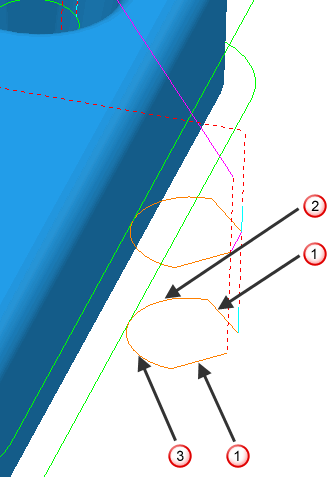

4. Выберите Продления подводов - Прямо и введите:
   1. Расстояние - 10.
   2. Угол - 90.
5. На вкладке Отводы выберите Продление отвода - Прямо и введите:
   1. Расстояние - 10.
   2. Угол - 90.
6. Нажмите Применить или Принять.



   Подробно:



   Удлинение

   Подвод

   Отвод
