Сверление

Используйте страницу Сверление, чтобы контролировать, какие отверстия будут сверлиться и каким образом.

Тип цикла  — выберите, как выполнять сверление отверстий. При выборе опции открывается соответствующая страница Сверление.

Верх задаётся как — Выберите начальные точки для сверления.

• Верх отверстия — Сверление начинается от верха отверстия.
• Верх компонента — Сверление начинается от верха компонента, заданного в поле Верхний компонент, а не от верха отверстия. Это полезно при сверлении составных отверстий.
• Заготовка — Сверление начинается от верха заготовки.
• Модель — Сверление начинается от верха модели.
• Модель материала — Сверление начинается от верха материала. Это открывает страницу Материал диалогового окна стратегии Сверление

Операция — Выберите операцию и глубину сверления.

• Глухое отверстие — Сверлит на глубину отверстия. Значение Глубина недоступно; оно задается из элемента.
• Полный диаметр — PowerMill сверлит вниз до тех пор, пока самая широкая часть сверла не достигнет низа самой широкой части отверстия.

  Кромка сверла может просверлить ниже глубины, спроектированной для отверстия в CAD модели, или же кромка сверла может не достичь дна отверстия .



• Сквозное отверстие — Сверлит сквозное отверстие. Значение Глубина - это глубина отверстия, плюс высота конусной части сверла, плюс небольшой коэффициент.
• Центровка — Выполняет сверление центровочного отверстия. По умолчанию значение Глубина равно радиусу сверла.
• Предварительное сверление — Предварительное сверление на глубину отверстия. По умолчанию значение Глубина берется из глубины отверстия в определении Элемента.
• Ступенчатое отверстие — Выполняет ступенчатое сверление. По умолчанию значение Глубина равно радиусу сверла.
• Фаска — снимает фаску с отверстия на ширину, заданную на странице Фаска.
• Произвольный — Сверлит все отверстия на глубину, заданную пользователем.

Компоненты — Используйте для выбора и верхнего, и нижнего компонентов.

Верхний компонент — Выберите начальный компонент для сверления. Сверление начинается от верха этого компонента.

Прим.: Эта опция доступна только для составных отверстий и выбранной опции Верх задается как - Верх компонента.

Нижний компонент — Выберите последний компонент для сверления. Сверление заканчивается на дне этого компонента.

Например, составное отверстие:

На виде сбоку:

Верх отверстия, верх первого компонента

Низ первого компонента.

Верх второго компонента.

Низ второго компонента, верх третьего компонента.

Низ третьего компонента, низ последнего компонента.

и на одной и той же высоте Z.

В этом примере используется Тип цикла - Спиральное сверление.

Верхний компонент - 2.

Нижний компонент - 3 или Последний.

Прим.: Эта опция доступна только для составных отверстий.

Запас — Введите расстояние над верхом отверстия.

Шаг врезания — Введите максимальное расстояние, на которое сверло врезается в материал за одно движение.

Витки — Введите количество витков резьбофрезы. По умолчанию это 1. Глубоким отверстиям может понадобиться больше одного витка. Эта опция доступна только для стратегий Резьбофрезерование.

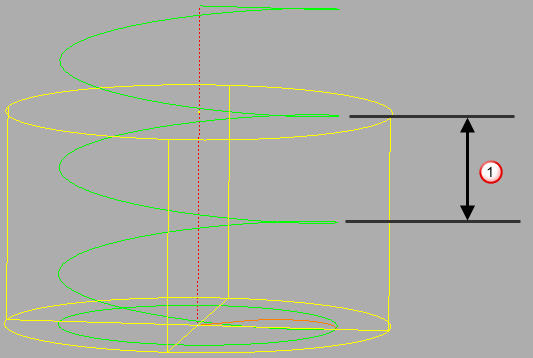

Шаг - это или:

• Шаг спирали для таких стратегий, как Спиральное сверление



• Шаг резьбы для таких стратегий как Нарезка резьбы и Резьбофрезерование.

Допуск — Введите значение допуска, определяющее, насколько точно траектория следует отверстию.

Начало — Введите инкрементное расстояние над отверстием, на котором начинается сверление. Если сверление нужно начинать с верха отверстия, просто задайте 0 (глубина измеряется от верха отверстия). Это полезно, когда над отверстием имеется большое количество материала, которое необходимо удалить, используя цикл сверления.

Глубина — Введите глубину сверления отверстия.

Задержка — Введите время, на которое инструмент задерживается перед подъемом в конце каждого шага врезания. Это значениезадает продолжительность задержки сверла на дне для каждого врезания.

Левая рука — Когда выбрано, создается левая резьба. Когда не выбрано, создается правая резьба.

Прим.: Эта опция доступна, когда вы выбираете Тип цикла - Нарезка резьбы или Жесткая нарезка резьбы.

Спираль — Когда выбрано, создает спиральную траекторию Траектория перемещается от центра каждого отверстия с «каплевидным» подводом и идет по спирали наружу, используя шаг, заданный на странице Профиль.

Траектория сверления по Профилю с невыбранной опцией Спираль:

Траектория сверления по Профилю с выбранной опцией Спираль:

Прим.: Эта опция доступна, когда вы выбираете Тип цикла - По профилю и снимаете выбор с опции Вывод циклов сверления.

По часовой — Когда выбрано, создает цикл по часовой стрелке. Когда не выбрано, создает цикл против часовой стрелки.

Прим.: Эта опция доступна, когда вы выбираете Тип цикла - Спиральное сверление, Обратная спираль или По профилю.

Направление — Выберите технологию фрезерования. Комбинация Направления и Резьбы (на странице Резьбофрезерование) определяет направление резания.

	Правая резьба	Левая резьба
Попутное	По часовой, вниз	По часовой, вверх
Встречное	Против часовой, вверх	Против часовой, вниз

Прим.: Этот параметр доступен, когда вы выбираете Тип цикла — Резьбофрезерование или Внешняя резьба.

Припуск — Введите толщину оставляемого на детали материала, в пределах допуска.

Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.

Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях. Отрицательное значение позволяет сверлить отверстие глубже, чем задано элементом Отверстие. Это полезно для сквозных отверстий.

Показать — Выберите, чтобы показать инструмент в выбранных отверстиях и отобразить имена этих отверстий.

Вывод циклов — Выберите, чтобы сохранять циклы сверления как стандартные циклы. Это должно быть выбрано, только если ваш станок имеет циклы спирального сверления и сверления по профилю.

Выбрать — нажмите, чтобы открыть диалоговое окно Выбор элементов, в котором можно выбирать отверстия по их диаметру или длине определенного компонента отверстия. Выбирается составное отверстие целиком, а не только компонент отверстия.

показывает траекторию многоосевого сверления. Отображается в правом верхнем углу диалога. PowerMill знает, когда траектория сверления является многоосевой, и задает соответствующую траекторию. Многоосевые траектории сверления создаются, когда отверстия имеют ось, отличную от активной рабочей плоскости. Трехосевые траектории создаются, когда отверстия имеют такое же направление осей, как у активной траектории.
