В этом примере показано, как измерить расстояние XY между двумя точками модели. Здесь используется модель chainsaw.ige из папки Examples.
Подготовка к измерению
- Выберите вкладку «Главная» > панель «Утилиты» > «Измерения», чтобы открыть диалоговое окно Измерить.
- Нажмите кнопку в области Измерение геометрии для отображения вкладки Инструменты измерения.
- Выберите вкладку «Инструменты измерения» > панель «Проекция» > «Проекция на плоскость».
Выбор точек:
В графической области щелкните по двум точкам
и
.
На экране отобразятся следующие данные:
XY компонента линии между двумя выбранными точками.
линия между двумя выбранными точками.

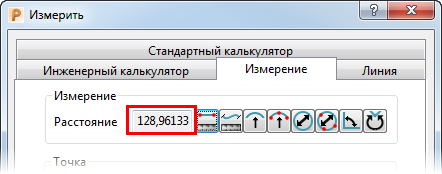

При выборе точек откроется диалоговое окно Измерить, в котором в поле Расстояние отображается расстояние XY.
Если направляющая линия показана в плоскости ZX или YZ, вы используете неверную активную рабочую плоскость. Чтобы изменить активную рабочую плоскость, на панели инструментов Информация выберите
.
