Тип связи определяет отношение между привязками двух компонентов сборки.
Существует три опции:
- Совпадающие
- Угловые/параллельные
- Перпендикуляр

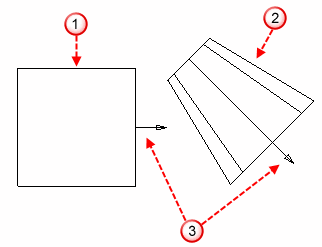

В данном 2D примере:
главный компонент
подчинённый компонент
выбранные плоскостные привязки
Подчинённый компонент позиционируется с помощью привязки главного компонента.

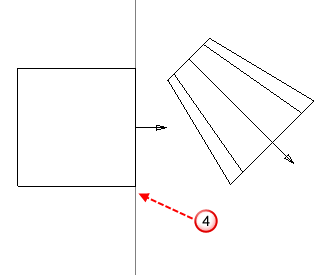

В данном примере главный компонент имеет плоскостную привязку. Плоскость привязки использована для позиционирования подчинённого компонента. Линия, представляющая плоскость, обозначена так
:
Совпадающие - подчинённый компонент расположен так, что его привязка совпадает с привязкой главного.
В данном примере подчинённый компонент расположен так, что его плоскостная привязка лежит в той же плоскости, что и привязка главного.
Можно расположить подчинённый компонент таким образом, что его привязка будет находиться на определённом расстоянии от главного компонента. Введите Расстояние или используйте Счетчик угла/расстояния для задания расстояния.

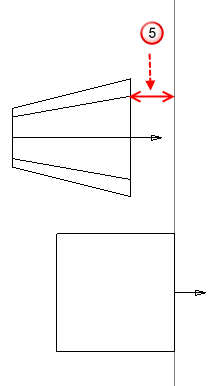

В данном примере подчинённый компонент расположен так, что его плоскостная привязка находится на расстоянии от привязки главного компонента. Расстояние обозначается так
:
Угловые/параллельные - подчинённый компонент расположен так, что его привязка находится под углом к привязке главного компонента. Если угол равен 0, подчинённый компонент располагается так, что его привязка параллельна привязке главного компонента. Введите угол или используйте Счетчик угла/расстояния для задания угла.

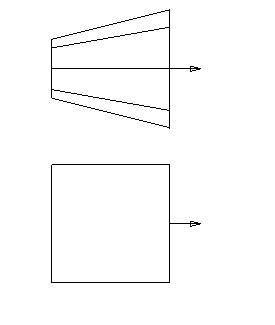

В данном примере подчинённый компонент расположен так, что его плоскостная привязка параллельна плоскости привязки главного компонента. Положение двух параллельных плоскостей обозначается так
.
Тип связи Угловые/параллельные можно задать следующими способами:
- плоскость к плоскости
- плоскость к линии
- линия к плоскости
- линия к линии
Расстояние между плоскостями на этой стадии не задаётся и должно быть задано другим типом связи.
Перпендикуляр - подчинённый компонент расположен так, что его привязка перпендикулярна привязке главного.

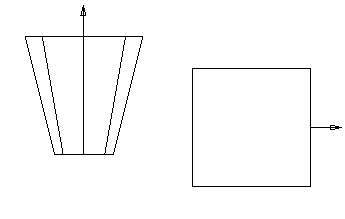

В примере подчинённый компонент расположен так, что его плоскостная привязка перпендикулярна плоскостной привязке главного компонента.
