Используйте вкладку Сборка > панель Компонент > Добавить компонент (расширенные опции), чтобы добавить осевые компоненты (например, для вставки осевых компонентов в отверстия). Эта расширенная опция выполняет поиск плоскости и осевых привязок на новом компоненте (например, центр головки винта или стержень выталкивателя). Подчинённый компонент вводится в главный с помощью плоскостной и осевой привязок компонентов.
Следующий компонент используется для демонстрации вставки осевого компонента в отверстие:
- Откройте вкладку Сборка > панель Компонент > Добавить компонент, чтобы открыть диалог Добавить компонент.
- Используйте диалог Добавить компонент для выбора компонента и добавления его в модель.

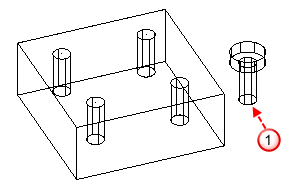

Компонент винта
добавляется с внешней стороны ограничивающей рамки существующих компонентов сборки, как подчиненный:
и открывается панель инструментов Ввода осевого компонента.

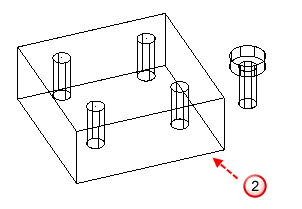

- Выберите существующий компонент
, чтобы задать его как главный:

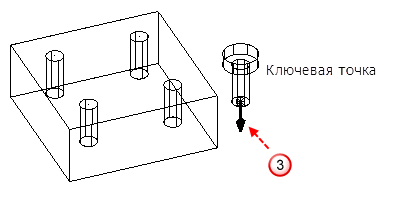

- Наведите курсор на подчинённый компонент, чтобы отобразились его доступные привязки, как в примере
:
Видимы только комбинированные привязки, в которых сочетаются плоскостные и осевые привязки.

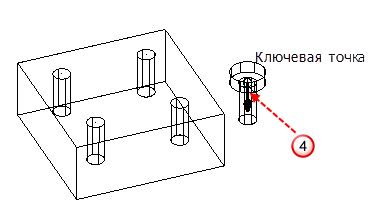

- Щелкните мышью по требуемой привязке подчиненного компонента, например
:
Подчинённый компонент прикрепляется к курсору.
- Наведите курсор на главный компонент, чтобы отобразились действительные привязки:
По умолчанию видимы два типа привязок; плоскостные и комбинированные привязки, такие как отверстия в главном компоненте, в которые можно вставить подчиненный компонент.
- Для добавления подчинённого компонента щёлкните по привязке главного компонента:
- Щёлкните по плоскостной привязке, чтобы выбрать плоскость, в которой будет присоединяться подчинённый компонент. Щелкните мышью еще раз, чтобы позиционировать подчиненный компонент на плоскости. Создается связь плоскость к плоскости.

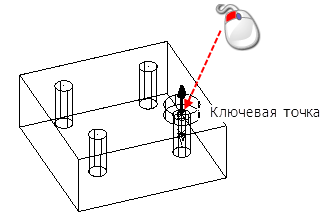

- Щелкните мышью по комбинированной привязке, чтобы позиционировать подчинённый компонент прямо на главном компоненте. Например, вставьте подчиненный компонент винта в отверстие главного компонента:
Создаются связи линия к линии и плоскость к плоскости.
- Если требуется, используйте панель инструментов ввода осевого компонента для изменения выборки и выравнивания компонентов и привязок.
- Закройте эту панель инструментов, чтобы завершить ввод осевых компонентов.
