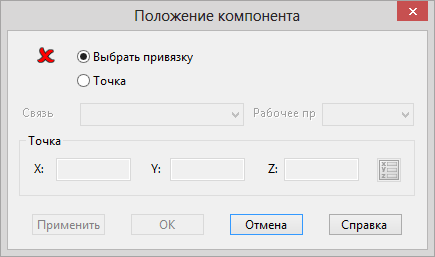

Используйте этот диалог для перемещения компонента внутри сборки:
Выбрать привязку - для изменения положения компонента относительно одной из его привязок выберите эту опцию, а затем привязку компонента.
Выбранная привязка будет использоваться в качестве начала координат для изменения положения. Значок меняется с
на
. Это говорит о том, что привязка выбрана.
Точка - выберите опцию для редактирования положения.
Связь - этот список доступен для выбора только при соблюдении следующих условий:
- Нет выбранных привязок.
- Компонент является подчинённым.
- Связи в компоненте - плоскость к плоскости или плоскость к точке, причём плоскостная связь принадлежит главному компоненту. Эти связи появляются в списке Связь.
При выборе связи привязки компонента и его главный компонент подсвечиваются.
Диалог можно использовать для изменения положения подчинённого компонента при плоскостной привязке главного.
Рабочее пространство - выберите нужную ЛСК:
- Относительная - (опция доступна только при выбранной связи). Координаты измеряются от начала координат плоскости. Начало координат отмечено, как показано на рисунке. Начало координат отмечено, как показано на рисунке:
- Глобальная - Координаты измеряются относительно глобальной СК.
- ЛСК - Координаты измеряются от начала координат активной плоскости.
Точка - введите новые координаты с помощью следующих методов:
- Выберите мышью новую точку на модели.
- Введите новые координаты XYZ в диалоге.
- Нажмите
для открытия диалога Точка и использования инструментов ввода точки.
Применить - сохраняет сделанные изменения. Диалог остаётся открытым, и вы можете изменить положение другого компонента.
ОК - положение принимается, и диалог закрывается. При наличии конфликтов связи в новом положении, положение удаляется.
Отмена - отменяет изменения и закрывает диалог.
