Создайте связь путем перемещения подчиненного компонента на главный компонент. Отобразятся точки привязки. Когда отобразится требуемая привязка, сбросьте подчиненный компонент. Создается связь.
Например:
- Выберите компонент, который должен быть подчиненным. Наведите мышь на компонент, чтобы отобразились плоскостная и осевая привязки, отмеченные стрелками.Прим.: Для использования точки привязки щёлкните по компоненту снова и перемещайте мышь над компонентом для подсвечивания точки привязки.

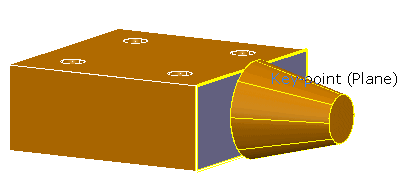

В данном примере подсвечена верхняя грань, а стрелкой указана плоскостная привязка:

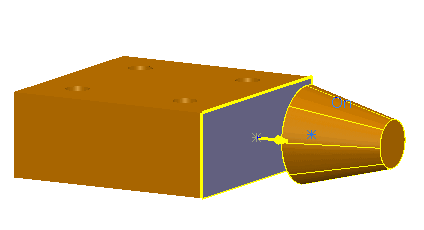

- Щёлкните мышью и потяните привязку по направлению к главному компоненту. Отобразятся привязки главного компонента:
- Отпустите привязку подчинённого компонента над требуемой привязкой главного компонента:
В данном примере между главным и подчиненным компонентами создается связь "плоскость к плоскости". Новая связь добавляется в дерево сборок.
Если отпустить кнопку мыши далеко от главного компонента, связи не создаются, и подчинённый объект возвращается к первоначальной ориентации.
