После того как в диалоговом окне Определение размеров выбрана эта вкладка, программа показывает диалоговое окно, содержимое которого зависит от метода расчета, выбранного в диалоговом окне "Опции расчета" (вкладка Общая.
На вкладке "Геометрия пролета "пользователь может определить имя проектируемого пролета (активный пролет) и длину пролета (если включена опция "Сохранение длины пролета в осях", то опция "Длина" недоступна; при включенной опции "Сохранение длины пролета в осях" можно изменять ширину опор, в то время как длина пролета балки-стенки, измеренная по оси балки-стенки, не будет изменена.
В зависимости от выбранного метода расчета, изменяется нижняя часть диалогового окна, связанная с созданием опоры.

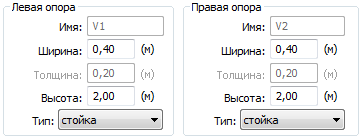

В случае расчета при помощи МКЭ, пользователь может выбрать из выпадающего списка в нижней части диалогового окна следующие типы опор :
- стойка
- жестко закрепленная опора (для многопролетных балок-стенок это может быть только наиболее удаленная от центра опора)
- пилястра.
Кроме того, это диалоговое окно содержит поля для определения размеров опоры. В зависимости от выбранного типа опоры пользователь может определить:
- ширину опоры (это относится к размеру в плоскости балки-стенки, опция доступна для всех трех типов опоры)
- толщину опоры (это относится к размеру в направлении, перпендикулярном плоскости балки-стенки, опция доступна для пилястры; в случае стойки и жестко закрепленной опоры программа принимает толщину, равную толщине балки-стенки)
- высоту опоры (опция доступна для пилястры и стойки; в случае жестко закрепленной опоры эта величина не оказывает влияние на работу конструкции).
Подробные данные, касающиеся метода моделирования условий опирания при помощи метода конечных элементов, даются в разделе Принципы моделирования балки-стенки при помощи МКЭ - Моделирование условий опирания мембраны.

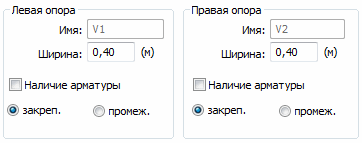

При расчете с помощью упрощенного метода BAEL, пользователь может выбрать один из следующих типов опор:
- шарнирную
- промежуточную.
Кроме того, необходимо определить ширину опоры.
