Если модуль Арматура балок загружается из Autodesk® Revit®.

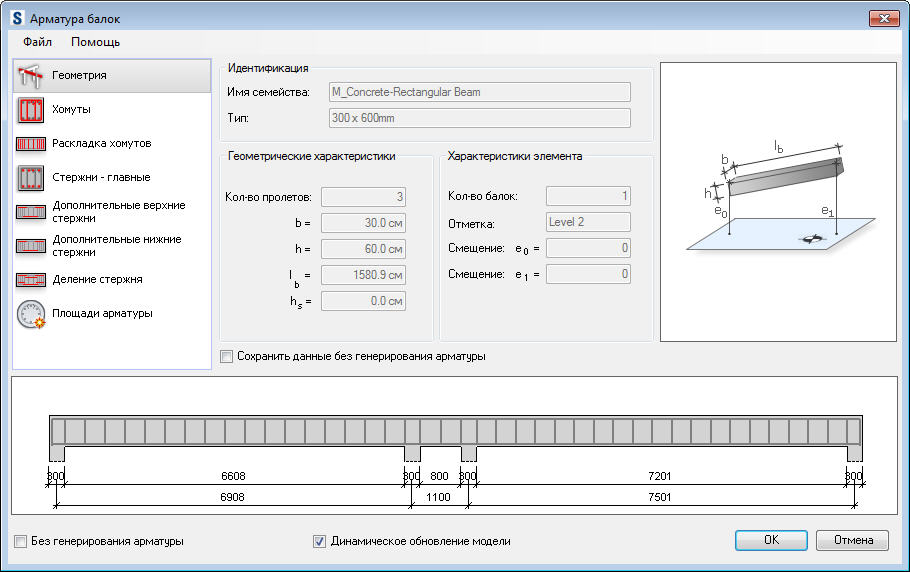

На закладке Геометрия определяются такие геометрические характеристики:
- параметры идентификации (семейство и тип) балки, загруженной из модели Autodesk® Revit®;
- геометрические характеристики, в т.ч. количество пролетов, размеры поперечного сечения и дина пролета балки;
- характеристики элементов, в т.ч. количество балок, место балки в конструкции (отметка, смещения).
Кроме того, модуль Арматура балок автоматически распознает тип опор на концах балки.
Если отключить параметр "Сохранить данные без генерирования арматуры", то арматурные стержни генерируются и отображаются в программе Autodesk® Revit®. Если же этот параметр включен, то генерируются данные по арматуре (и их можно использовать при перезапуске расширения), но арматурные стержни в Autodesk® Revit® не отображаются.
Если модуль Арматура балок загружается из Autodesk Robot Structural Analysis.
На закладке Геометрия определяются такие геометрические характеристики:
- имя железобетонного элемента конструкции (балки);
- размеры балки: количество пролетов, размеры поперечного сечения и длина пролета балки.
Кроме того, распознается тип опор на концах балки.
