Создание вида разреза

Для задания нового вида разреза добавьте линию сечения и область подрезки.

1. Откройте вид в плане, в разрезе, вид фасада или вид узла.
2. Выберите вкладку "Вид"панель "Создание" ("Разрез").
3. (Необязательная операция.) Для изменения существующего типа вида или для создания нового типа вида в окне "Выбор типа" выберите в списке тип вида или нажмите кнопку "Редактировать тип".
4. Установите курсор в начальной точке разреза и перетащите его через модель или семейство.
   Прим.: Существует возможность привязки линии сечения параллельно или перпендикулярно неортогональной базе или стене. На видах в плане можно выполнить привязку к стене.
5. Щелкните для указания конечной точки разреза.

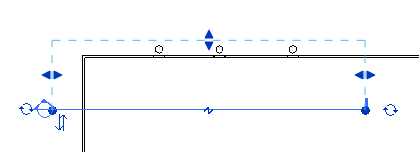

   На экране появляется выделенная линия разреза и область подрезки.


6. При необходимости измените размеры области подрезки, выполнив перетаскивание синих элементов управления. Глубина вида в разрезе изменяется соответствующим образом.
7. Нажмите "Изменить" или нажмите клавишу Esc, чтобы завершить работу с инструментом "Разрез".
8. Для открытия вида разреза дважды щелкните на заголовке разреза или выберите вид разреза в группе "Разрезы" в окне "Диспетчер проекта".

   Вид в разрезе изменяется при изменении модели или перемещении линии разреза.
