3D-мышь 3Dconnexion позволяет менять ориентацию вида модели, а также перемещаться по нему.
Устройство снабжено чувствительным гибким джойстиком. Для панорамирования, изменения масштаба и поворота текущего вида можно нажимать, поднимать джойстик, перемещать его во всех 4 направлениях, а также вращать.

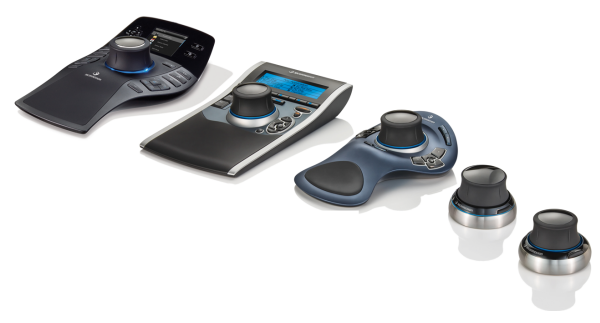

Модели 3D-мыши 3Dconnexion
При изменении вида с помощью 3D-мыши 3Dconnexion ориентация инструмента ViewCube изменяется в соответствии с текущим видом. Поведение 3D мыши 3Dconnexion можно изменить на панели навигации.
| Параметр | Описание | Пример |
|---|---|---|
| Объектный режим | Навигация и изменение ориентации вида в направлении перемещения джойстика. | Переместите джойстик вправо для панорамирования вида вправо. |
| Режим обхода | Моделирование обхода модели. Вид модели перемещается в направлении, противоположном движению джойстика. Ориентация и высота текущего вида сохраняются. (Данный параметр недоступен в ортогональных видах, таких как 3D-вид по умолчанию). | Переместите джойстик вверх для подъема вида, что переместит модель вниз. |
| Режим облета | Моделирование облета модели. Вид модели перемещается в направлении, противоположном движению джойстика. Ориентация и высота текущего вида не сохраняются. (Данный параметр недоступен в ортогональных видах, таких как 3D вид по умолчанию.) | Переместите джойстик вверх для подъема вида, что переместит модель вниз. |
| 2D режим | Навигация вида только с использованием параметров 2D навигации. Вид перемещается в направлении движения джойстика. | Переместите джойстик для панорамирования и зумирования вида. |
| Сохранить вертикальное положение сцены | Определяет, возможно ли при навигации такое изменение точки обзора модели, чтобы модель оказалась перевернутой. | |
| Направление 2D-зумирования | Изменение масштаба 2D вида при перемещении джойстика вверх или вниз. | Переместите джойстик вверх или вниз для изменения масштаба вида. |
| Инструмент задания центра | Задание опорной точки для инструмента орбиты. | Определите точку вращения щелчком мышки или путем перетаскивания на модель. |
| Свойства 3Dconnexion | Отображение диалогового окна "Свойства 3Dconnexion" для изменения настроек 3D мыши 3Dconnexion. | Корректировка скорости навигации, используемой при изменении вида. |
В заблокированных точках обзора параметры панели навигации отключены. Это относится и к параметрам инструмента 3Dconnexion. При перемещении джойстика 3D мыши 3Dconnexion будет возможно только панорамирование и зумирование объекта.
Работа в режиме обхода или облета

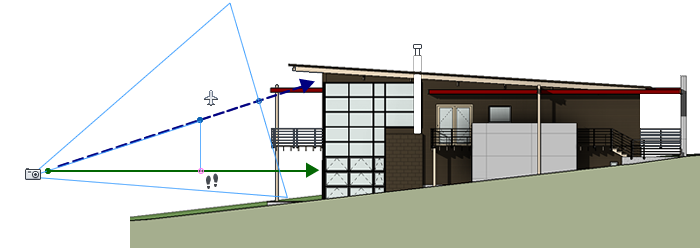

Режимы обхода и облета можно использовать только в перспективной проекции (вид камеры). Используйте объектный режим для навигации по ортогональному виду (например, по 3D-виду по умолчанию). На следующем рисунке отражены различия в навигации в режимах обхода и режиме облета. Обратите внимание, что высота и ориентация хода движения в режиме обхода (
) постоянны, поскольку перемещение выполняется параллельно горизонтальной плоскости. В режиме облета (
) высота и ориентация хода движения соответствуют видимости, с помощью чего имитируется облет модели.
Использование клавиш управления видами при работе с 3D-мышью 3Dconnexion
С помощью кнопок на некоторых моделях 3D-мышей 3Dconnexion можно отображать различные виды (вид сверху, спереди, слева, справа или главный вид). Для настройки функций этих кнопок можно использовать редактор конфигурации кнопок. Кнопки устройства предназначены для выполнения следующих действий:
- Изменение вида в соответствии с границами модели.
Выполняется поворот вида объекта относительно центра изображения и уменьшение масштаба в соответствии с размером видового экрана.
- Изменение текущего вида на стандартный.
Выполняется возврат вида объекта к стандартному.
- Настройка чувствительности выбора.
Выполняется изменение ориентации модели относительно определенной опорной точки на основе текущего выбора.
