Изменение ориентации текущего вида

ViewCube позволяет изменить ориентацию текущего вида модели. Для изменения ориентации вида модели с помощью ViewCube можно щелкать на предопределенных областях, чтобы сделать текущим предустановленный вид, выполнять перетаскивание для произвольного изменения направления взгляда на модель, а также определить исходный вид и возвращаться к нему.

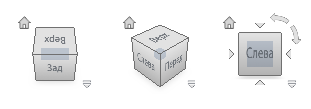

На ViewCube имеется двадцать шесть предопределенных областей, щелкая на которых, можно изменить текущий вид модели. Эти области делятся на три категории: углы, ребра и грани. Из двадцати шести предопределенных областей шесть соответствуют стандартным ортогональным видам модели: сверху, снизу, спереди, сзади, слева и справа. Ортогональные виды устанавливаются щелчком на одной из граней ViewCube.

Прим.: При наведении курсора на одну из активных областей ViewCube курсор принимает вид стрелки с небольшим кубиком: это указывает на то, что курсор находится на ViewCube. В дополнение к изменению формы курсора появляется подсказка. В подсказке описывается действие, которое можно выполнить (оно зависит от местоположения курсора на ViewCube). ViewCube отображается только при работе на 3D-виде. Если ViewCube не отображается, убедитесь в том, что вы работаете на 3D-виде при включенном элементе управления ViewCube. См. раздел Отображение или скрытие ViewCube.

Остальные двадцать предопределенных областей используются для получения видов модели под углом, отличным от 90 градусов. При щелчке на одном из углов ViewCube устанавливается вид модели в три четверти — с точки зрения, определенной тремя сторонами модели. При щелчке на одном из ребер устанавливается вид модели в половину, основанный на двух сторонах модели.

Для смены ориентации вида модели на пользовательскую точку зрения, отличную от двадцати шести предопределенных, можно щелкнуть на ViewCube и перетащить его. Указатель мыши при перетаскивании меняет форму, тем самым показывая, что ориентация текущего вида модели изменяется. Если при перетаскивании ViewCube примет ориентацию, близкую к одной из предустановленных, и если он настроен на привязку к ближайшему виду, ViewCube повернется до ближайшей предустановленной ориентации.

Определить ориентацию вида можно по контуру ViewCube. Когда виду придается одна из двадцати шести предопределенных ориентаций ViewCube, ViewCube имеет сплошной контур. Когда вид не привязан ни к одной из двадцати шести предопределенных ориентаций, контур отображается штриховой линией.

Предопределенная ориентация слева; произвольная ориентация справа

Наклон основного вида

При просмотре модели в одном из основных видов рядом с ViewCube имеется две кнопки наклона в виде стрелок. С помощью стрелок наклона текущий вид можно повернуть на 90 градусов по часовой стрелке или против часовой стрелки относительно центра вида.

Переход к смежной грани

Когда ViewCube активен при просмотре модели в основном виде (соответствующем одной из граней), с четырех его сторон имеется по треугольнику. Эти треугольники позволяют перейти к виду одной из смежных граней.
