В данном примере показан способ включения изображений в спецификацию мебели, однако та же процедура может использоваться для включения изображений в спецификации других типов.
Видео: "Создание спецификации мебели с изображениями"
- Добавление элементов мебели в модель, например нескольких типов стульев.
- Выберите элемент мебели в модели и выберите вкладку "Изменить | Мебель"
панель "Режим"
("Изменить семейство"). - Откройте диалоговое окно "Типоразмеры в семействе", в группе "Идентификация" щелкните поле "Изображение типоразмера" и нажмите кнопку "Обзор" для перехода к диалоговому окну "Управление изображениями".
- Нажмите "Добавить" и перейдите к папке, где расположено изображение, которое требуется связать с этим семейством мебели.
- Выберите изображение и нажмите "Открыть".
- Щелкните значок
("Загрузить в проект") для загрузки семейства в модель с заменой текущего семейства и его параметров. - Повторите шаги 2-6 для каждого семейства мебели, размещенного в модели.

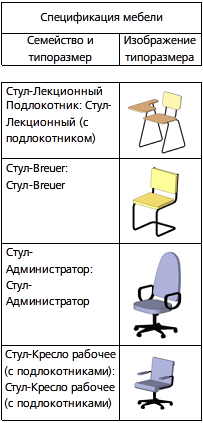

- Создайте спецификацию мебели и включите в нее поля "Семейство и типоразмер" и "Изображение типоразмера".
- Создайте вид листа и разместите спецификацию мебели на листе. Изображения мебели отображаются в видовом экране спецификации, размещенном на листе.
