Данная процедура служит для обновления существующих принципиальных схем щита/панели до формата новой версии Revit.
- Обновите проект(ы) до новой версии Revit.
Ко всем спецификациям панели, еще не размещенным на листах, автоматически (с учетом типа) применяются новые шаблоны, используемые по умолчанию.
Для спецификаций панели, помещенных на листы, Revit создает один пользовательский шаблон, основанный на первой обнаруженной спецификации панели определенного типа, и автоматически именует его "Шаблон ответвления версии, предшествующей 2011" или "Шаблон распределительного щита версии, предшествующей 2011".
-
Этот пользовательский шаблон применяется к принципиальным схемам щита/панели, уже размещенным на листах в обновленном проекте.
Для спецификаций панели, обновленных в соответствии с пользовательским шаблоном, выполняются следующие операции.

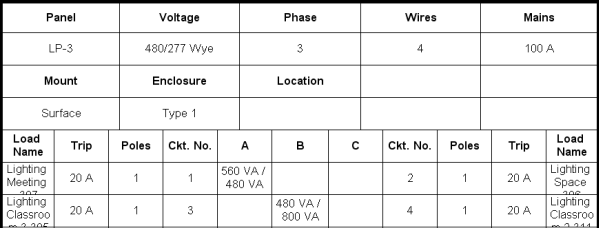

- Строки "Панель" и "Монтажное изделие" переносятся в заголовок.

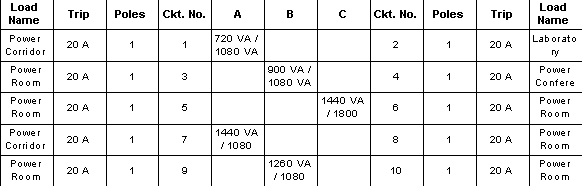

- Вся таблица цепей и строка "Фаза А" переносятся в таблицу цепей.

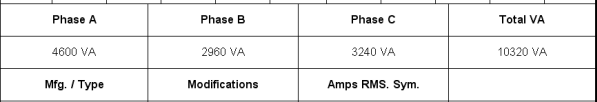

- Строка "Изготовитель/Тип" переносится в нижний колонтитул.
- Часть "Сводка о нагрузках" не отображается.
- Строки "Панель" и "Монтажное изделие" переносятся в заголовок.
- Откройте связанный пользовательский шаблон для каждого типа панели в проекте и внесите необходимые коррективы для восстановления ранее используемого формата.
ИЛИ
Отредактируйте используемый по умолчанию шаблон для каждого типа в соответствии со стандартом проектной организации.
- Примените отредактированный шаблон к другим принципиальным схемам щита/панели данного типа в проекте. См. раздел Применение шаблона к принципиальным схемам щита/панели.
