Добавление или удаление насосов в наборе механического оборудования

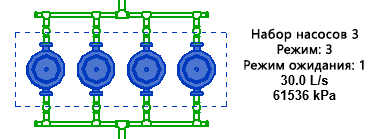

Набор механического оборудования создается, если необходимо, чтобы насосы работали параллельно. Чтобы более точно определить размеры труб, производится расчет одинакового расхода для двух или более насосов (с учетом количества рабочих насосов в наборе).

При создании механического набора можно указать количество рабочих и резервных насосов. Эта информация используется при расчетах расхода и падения давления для правильного определения размеров ветвей и коллектора набора насосов.

Если параллельный набор насосов имеет коллектор с крышками на обоих концах, то расход по всей длине коллектора будет равен расходу системы. Если выбрать только компоненты в коллекторе и применить инструмент определения размеров с более низкой скоростью, чем в остальной части системы, коллектор может получиться слишком большим.

Расчетный расход набора насосов соответствует расходу системы. Расчетное падение давления в наборе насосов равно расчетному падению давления на ключевом участке трубопровода на ветви насоса. Для просмотра информации о наборах насосов используйте Диспетчер инженерных систем. Сведения о наборе насосов также отображаются в отчете о потерях давления для систем трубопроводов.

Прежде чем создать набор насосов, в диалоговом окне «Настройки систем ОВиВК» включите анализ замкнутого контура жидкостных трубопроводных сетей.

  1. В области рисования выберите жидкостную систему с параллельно работающими насосами.
  2. Выберите вкладку «Изменить» | «Наборы механического оборудования»панель «Инструменты для систем» «Изменить систему».
  3. Щелкните вкладку «Редактирование трубопроводной системы»панель «Параллельный набор» («Добавить»).
  4. В области рисования выберите два или несколько насосов, которые необходимо включить в набор.
    Прим.: В качестве параметра «Классификация» для каждого насоса в редакторе семейств должно быть выбрано значение «Насос».
  5. При необходимости укажите количество рабочих и резервных насосов.
  6. Щелкните («Завершить изменение системы»), чтобы добавить выбранные насосы, или («Отменить изменение системы») для отказа от изменений.

    Выбранные насосы будут добавлены в набор насосов.

  7. Прим.: Можно включать и отключать видимость линий границ набора механического оборудования. В диалоговом окне «Переопределения видимости/графики» на вкладке «Категории аннотаций» выберите и измените переопределение графического отображения для элемента «Линии границ набора механического оборудования».

    При создании набора насосов в первый раз или добавлении насосов в существующий набор (даже если некоторые из них являются резервными) все насосы будут рабочими.

  8. При необходимости измените количество рабочих и резервных насосов. Выберите набор насосов и на палитре свойств в разделе «Зависимости» измените одно из значений «Рабочий» или «Резервный». В Revit будет обновлено соответствующее значение.
  9. Если необходимо, измените имя набора насоса. Выберите набор насосов и на палитре свойств в разделе «Идентификация» измените имя.

Если насосы более не требуются, удалите их из набора механического оборудования. Чтобы сохранить жизнеспособность набора, при удалении из него насосов необходимо оставить как минимум два насоса.

  1. Выберите вкладку «Редактирование трубопроводной системы»панель «Параллельный набор» («Удалить»).
  2. В области рисования выберите один или несколько насосов, которые требуется удалить из параллельного набора.
  3. При удалении насоса все оставшиеся насосы станут рабочими, даже если некоторые из них до этого были резервными.
