Добавление и удаление гидравлического разделения в жидкостной сети

Разделение жидкостных трубопроводных сетей на контуры с целью расчета потока и потерь давления для каждого контура.

Добавление гидравлического разделения

1. Выберите начало или конец трубы (или и то и другое) во втором контуре.
   Совет: Можно выбрать несколько пар труб.

2. Выберите вкладку «Изменить | Трубопроводы» панель «Гидравлическое разделение» («Добавить разделение»).

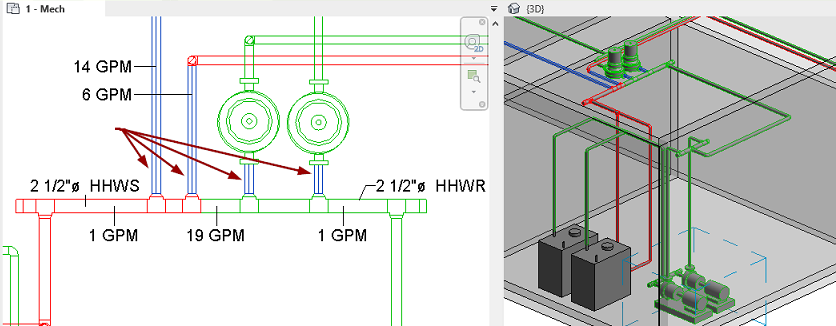

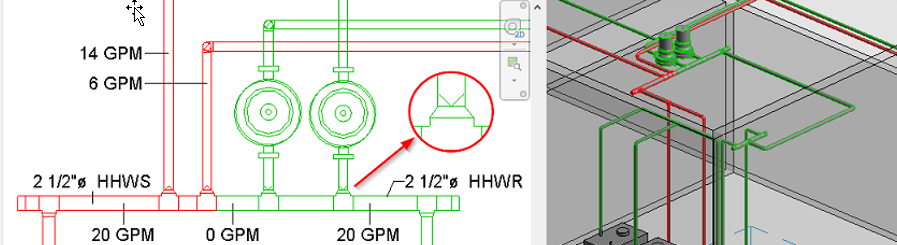

На конце трубы в месте разделения появится графическое изображение, как показано на рисунке ниже.

Совет: Чтобы включить или отключить видимость обозначения гидравлического разделения, выберите вкладку «Вид» панель «Графика» («Видимость/Графика»). На вкладке «Категории модели» разверните категорию «Трубопроводы», чтобы включить или отключить обозначения гидравлического разделения.

При использовании врезки точное место разделения находится между врезкой и главным трубопроводом или коллектором. При использовании тройника точное место разделения находится между тройником и трубой ответвления или фитингом, соединенным с тройником. На общей трубе (трубе между дополнительными соединениями подачи и возврата на коллекторе) отображается нулевое значение потока.

Параметр «Граница контура» (только для чтения) указывает на то, является ли выбранная труба границей отдельного контура.

Удаление гидравлического разделения

1. Выберите одну или несколько труб на границе дочернего контура.
2. Щелкните вкладку «Изменить | Трубопроводы» панель «Гидравлическое разделение» («Удалить разделение»).
