Для выполнения числового масштабирования необходимо использовать инструмент «Масштаб», ввести коэффициент масштабирования и определить точку начала.
Дополнительные сведения о масштабировании приведены в разделе Изменение размеров и масштабирование элементов.
Числовое масштабирование
- Выполните одно из следующих действий.
- Выберите элементы для масштабирования, а затем щелкните вкладку «Изменить | <Элемент>»
панель «Изменить»
(«Масштаб»).
- Щелкните вкладку «Изменение»панель «Изменение» (Масштаб), выберите элементы для масштабирования и нажмите клавишу Enter.
Элементы должны поддерживаться командой (например, стены или линии). Инструмент «Масштаб» становится недоступным, если во всем наборе имеется хотя бы один неподдерживаемый элемент.
- Выберите элементы для масштабирования, а затем щелкните вкладку «Изменить | <Элемент>»
- На панели параметров выберите «Числовой».
- На панели параметров в поле «Масштаб» введите коэффициент масштабирования.
Например, при вводе коэффициента масштабирования 2 элемент увеличивается вдвое по сравнению с исходным размером.
- Щелчком в области рисования задайте точку начала.
Начало — это точка, относительно которой происходит масштабирование.

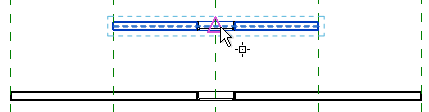

Если элемент должен увеличиваться с обоих концов, щелкните его среднюю точку.

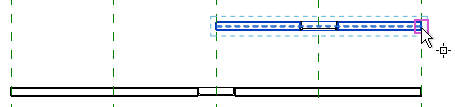

Для увеличения только в одном направлении щелкните противоположный конец элемента.
Если элемент имеет зависимость на одном конце, то масштаб настраивается в соответствии с зависимостью, причем размер элемента изменяется только частично.

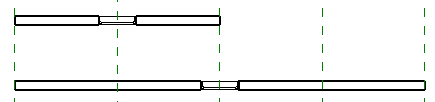

Размеры элемента изменяются в соответствии с заданным коэффициентом.
