Просмотр и изменение свойств экземпляра трубопровода.
| Параметр | Описание |
|---|---|
| Механические системы | |
| Рассчитанное значение падения давления |
Отображает значение падения давления для всей сети. Этот параметр доступен только для механического оборудования, для которого используется классификация «Насос», и в случае, если на вкладке «Жидкостные трубопроводы» в диалоговом окне «Настройки систем ОВиВК» включен анализ для замкнутых жидкостных трубопроводов. См. раздел Классификация. |
| Расчетный расход |
Отображает значение расхода для всей сети. Этот параметр доступен только для механического оборудования, для которого используется классификация «Насос», и в случае, если на вкладке «Жидкостные трубопроводы» в диалоговом окне «Настройки систем ОВиВК» включен анализ для замкнутых жидкостных трубопроводов. См. раздел Классификация. |
| Классификация систем |
Определяет систему для соединителей, расположенных на оборудовании. Например, оборудование для трубопроводов может относиться к следующим классификациям систем: «Подача жидкости», «Обратная жидкость», «Канализация», «Вентиляция», «Горячее водоснабжение», «Холодное водоснабжение» и др. Эти значения являются частью стандартных классификаций Revit. |
| Тип системы |
Определение типов системы для системы MEP. Чтобы создать дополнительные типы систем, необходимые для данной модели, можно скопировать имеющийся тип системы. Так, для создания типа приточной системы высокого давления создайте дубликат типа системы «Приточный воздух», переименуйте и измените его свойства требуемым образом. |
| Имя системы | Имя, уникально указывающее на систему. Имя может быть определено пользователем или автоматически создано. |
| Системное сокращение | Пользовательское сокращение для системы. |
| Метод определения потерь | Указание метода определения потерь для выбранного фитинга. |
| Параметры метода определения потерь | Определение параметров для метода определения потерь, используемого при расчете падения давления для соединительной детали трубопровода. |
| Сегмент трубы | Определение компонента, используемого для участка трубы. |
| Диаметр | Определение номинального диаметра участка трубы. |
| Тип соединения | Определение типа соединения для фитинга или сечения трубы (например, сварное, резьбовое, раструбное, клеевое, паяное или фланцевое). |
| Шероховатость | Определяет шероховатость для участка трубы. |
| Материал | Определение материала для участка трубы. |
| Спецификация/Тип | Отображение спецификации или типа для выбранной трубы. |
| Описание сегмента | Пользовательское описание сегмента трубы. |
| Отметка дна | Определение отметки для нижней части трубы относительно внешнего диаметра. |
| Сечение | Определение участков сегментов и соединительных деталей, которые имеют одинаковую скорость (например, один и тот же расход, размер и форму). |
| Площадь | Определение площади поверхности для трубопроводов, воздуховодов, цепей и коробов. |
| Важнейшая траектория | Указывает, проходит ли выбранная труба по важнейшей траектории сети. Программа Revit вычисляет падение давления каждой траектории и указывает траекторию с наибольшим падением давления как важнейшую. Можно настроить фильтр просмотра или системную цветовую схему заливки для отображения важнейшей траектории. См. раздел Управление видимостью и отображением графики элементов с использованием фильтров. |
| Механизмы — Расход | |
| Дополнительный расход | Определяет дополнительный расход для выбранной трубы. |
| Расход | Отображает скорость потока для трубы или ее соединителя. |

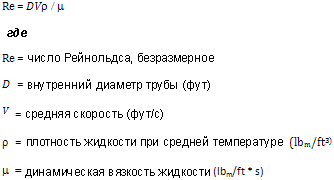

| Число Рейнольдса | Это значение вычисляется по следующей формуле:
 |

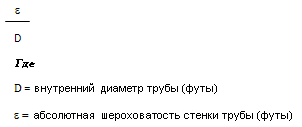

| Относительная шероховатость | Это значение вычисляется по следующей формуле:
 |
| Режим расхода | Состояние потока определяется значением числа Рейнольдса. Если число Рейнольдса меньше 2000, поток считается ламинарным. Если число Рейнольдса больше 4000, поток считается турбулентным. При значениях от 2000 до 4000 определить состояние потока невозможно и расчет потерь не выполняется. Существует два типа турбулентных потоков: с неустановившейся и развитой турбулентностью. |
| Коэффициент трения | Коэффициент трения в уравнении Дарси — Вейсбаха рассчитывается с учетом состояния потока.
 Ламинарный поток  Турбулентный поток |
| Скорость | Это значение вычисляется по следующей формуле:
 |
| Трение | Потеря давления на участке трубопровода заданной длины. |
| Падение давления | Отображает значение падения давления для выбранной трубы, фитинга или соединителя. Чтобы проверить значение падения давления для каждой траектории, пролегающей через фитинг, просмотрите отчет о падении давления. |
