При работе с вертикальными составными стенами необходимо принимать во внимание следующие рекомендации:
- Все цокольные компоненты имеют одинаковую базовую зависимость и смещение снизу. Значения этих параметров совпадают со значениями для составной стены. Это означает, что стена-компонент может располагаться на конкретном уровне, но на самом деле она базируется на том же уровне, что и надставленная стена, с которой она связана. Например, если составная стена базируется на уровне 1, а один из ее цокольных компонентов — на уровне 7, значение параметра "Нижний уровень" для данного компонента — "Уровень 1".
- Можно отредактировать свойства базовой стены, которая также является цокольным компонентом. Для доступа к свойствам типа базовой стены выберите в раскрывающемся списке "Выбор типа" тип базовой стены и щелкните раскрывающийся список "Свойства элемента"
"Свойства типа".
- При создании спецификации стен в спецификацию включается не вертикально надставленная стена, а ее стены-компоненты.
- При редактировании профиля фасада надставленной стены редактируется один главный профиль. При разделении составной стены каждый цокольный компонент сохраняет свой отредактированный профиль.
- При выделении в области рисования вертикально надставленной стены вначале выделяется вся стена. Для выделения отдельных цокольных компонентов при необходимости пользуйтесь клавишей Tab. С помощью рамки выбора можно выбрать только составную стену.
- Стадии, рабочие наборы и варианты конструкции составной стены и ее цокольных компонентов должны совпадать.
- Составную вертикальную стену можно вложить в другую стену или панель витража.
- Цокольные компоненты могут быть основами для выступающих профилей, а составные стены — нет.
-

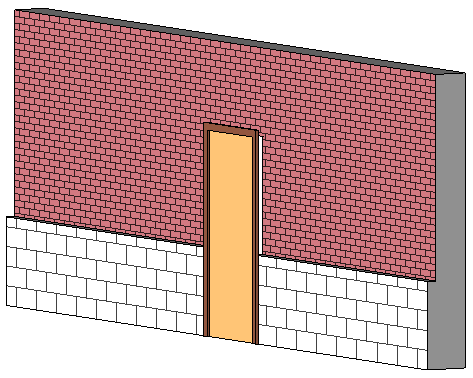

Для размещения вставленных объектов в вертикальной составной стене может потребоваться инструмент "Выбрать главную основу", позволяющий переключаться между составной стеной и одной из стен, входящих в ее состав. Например, дверная панель на следующей иллюстрации находится вне верхней стены, потому что главной основой двери является нижняя стена-компонент.

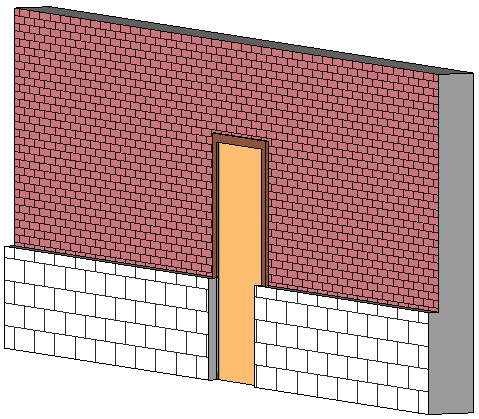

Для правильного размещения двери выберите ее и щелкните вкладку "Изменение | Двери"
панель "Основа"
"Выбрать главную основу". Выберите один из компонентов стены с помощью мыши. При выборе компонентов можно использовать клавишу Tab.
