创建连接的路线

1. 单击“常用”选项卡“创建设计”面板“路线”下拉列表“创建连接的路线” 查找。
2. 在图形中，选择要连接的第一条路线。
3. 选择要连接的第二条路线。

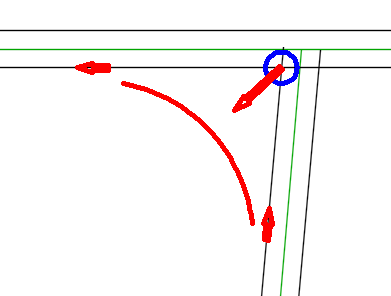

4. 选择连接路线的位置。

   图形中会显示临时图形。



5. 选择一个不同位置或按 Enter 键接受当前位置，并显示“创建连接路线”对话框。
6. 为路线指定参数。以下为部分关于连接的路线的特定选项：
   • 曲线半径：使用此选项来更改连接的路线的默认半径。
     注： 如果想要在创建路线后更改曲线半径，可以使用半径夹点对路线进行夹点编辑，或者在“路线特性”对话框的“连接参数”选项卡中更改半径。
   • 连接重叠：使用此选项为连接的路线更改默认连接重叠。
     注： 连接重叠必须大于 0。

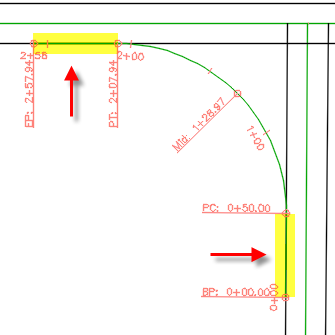

     以下示例显示了 50 英尺重叠的效果。连接的路线与现存路线有 50 英尺的重叠。

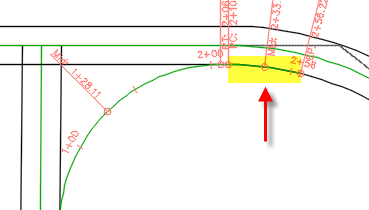

     如果在曲线上出现重叠，则连接路线重叠的部分将遵照该曲线。



     注： 如果要在创建路线后更改连接重叠的值，可以对重叠部分进行夹点编辑。
   • 连接的纵断面选项卡选项：使用这些选项为指定的两个现有纵断面之间的连接路线创建纵断面。

     有关此对话框中可用选项的详细信息，请参见“创建连接的路线”对话框中的帮助主题。

7. 单击“确定”以创建连接的路线和可选纵断面。
   注： 该路线被创建为加铺转角路线。如有需要，您可以在“路线特性”对话框的“信息”选项卡中进行更改。
8. 如果选择创建一个连接的纵断面，请为其在图形中创建纵断面图。
