访问： |
功能区：
“CAM”选项卡
“刀具路径”面板
“设置表”
|
利用“设置表”功能，您可以为 CNC 操作员生成 NC 程序的概览。Inventor CAM 包含多个设置表，其中 HTML 设置表是默认设置表并且可完全自定义。
提示： 有关设置表和后处理器的自定义信息，请咨询您的经销商。
创建设置清单
若要自动创建设置清单，请执行以下步骤：
- 调整模型视口方向/缩放模型视口，以便其清晰地显示您的零件和 WCS。
- 从 CAM 浏览器中，选择您要在设置清单中包含的操作，或者清除选择以包含所有操作。
- 在功能区上，单击
“CAM”选项卡
“刀具路径”面板
“设置表”
. 或者，在 CAM 浏览器中的相应操作上单击鼠标右键，并从弹出式关联菜单中选择“生成设置表”。
- 然后，系统会提示您要保存设置表的文件夹。如果您只想打印设置清单，可以使用默认临时文件夹。如果您要稍后保存设置表，则应查找或创建合适的文件夹。
- 系统将会创建设置表并在 Internet 浏览器中将其自动打开。然后，您可以从 Internet 浏览器中打印设置表。
大多数设置表都具有可用于调整其行为的常用设置。可以在“后处理”对话框中进行这些设置。例如，当选择称为 setup-sheet.cps 的 HTML 设置清单时，通过设置右下角的属性列表中的 toolChangeTime 来设置换刀时间（以秒为单位）。

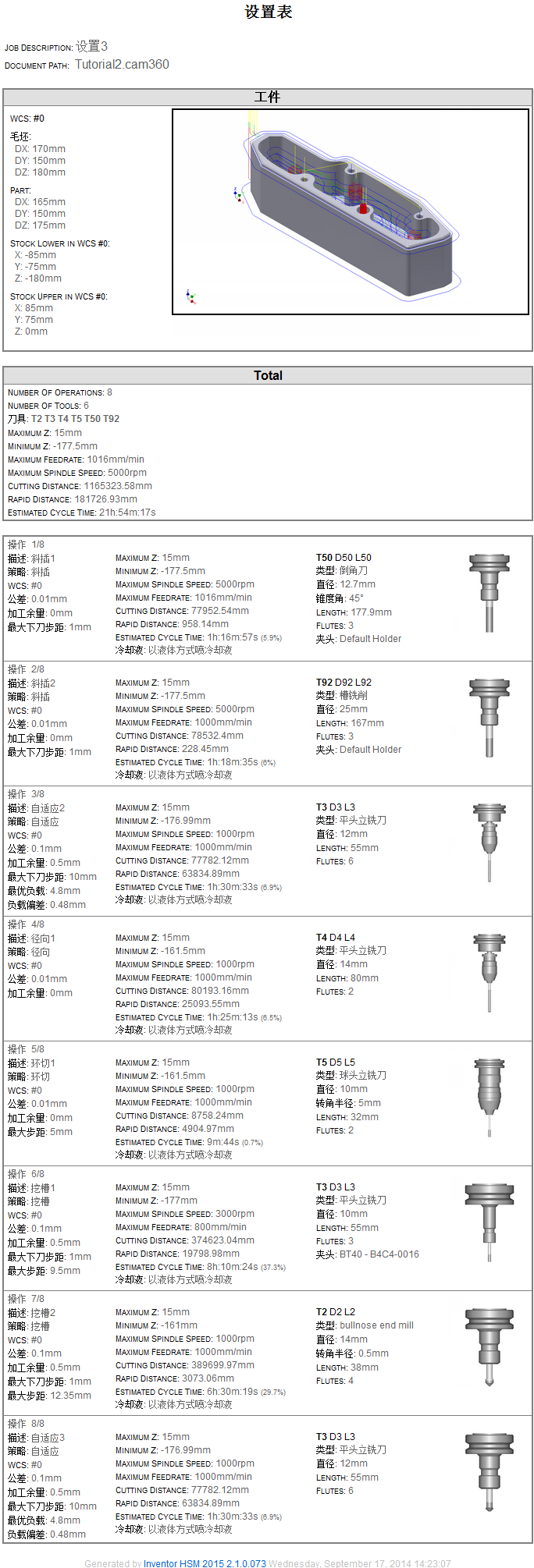

示例设置清单
