“新车削刀具”对话框分为五个选项卡，您可以从中编辑各个车削刀具：
- 常规 - 编号、偏移、描述等。
- 镶件 - 刀具切削部分的形状。
- 夹头 - 夹头形状的定义。
- 设置 - 设置参数。
- 进给量和速度 - 有关切削和非切削进给速率和主轴速度的参数。
该对话框右侧的预览显示了刀具的形状，并且会自动更新以反映您对刀具进行的任何更改。

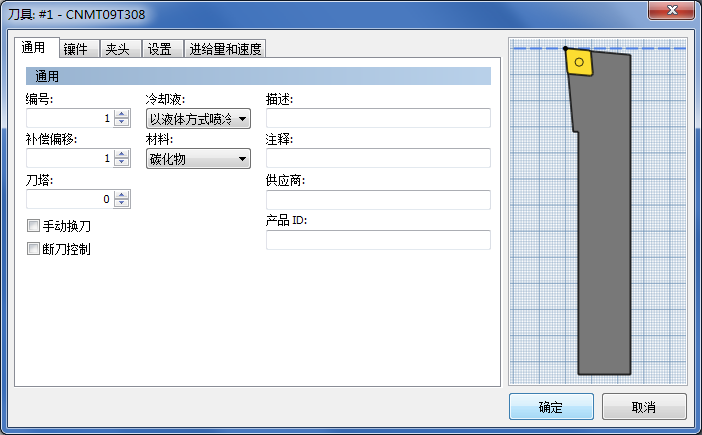

“常规”选项卡设置
编号：
用于在 CNC 机床上选择刀具的编号。
补偿偏移：
用于车削的刀具补偿偏移的索引。
刀塔：
指定刀具的刀塔。
手动换刀
启用该选项后，将强制在具有自动换刀装置的机床上进行手动换刀。
断刀控制
启用该选项后，将在使用后检查有无断刀。
冷却液：
与刀具配合使用的冷却液的类型。
材料：
刀具材料。
描述：
刀具的文本描述。整个 Inventor CAM 中显示的刀具名称里都含有该描述。
注释：
刀具的文本注释。注释通常包括在后处理输出中。
供应商：
刀具的供应商。可以使用该选项来确定使用的特定刀具。
产品 ID：
刀具的供应商标识符 (ID)。可以使用该选项来确定使用的特定刀具。

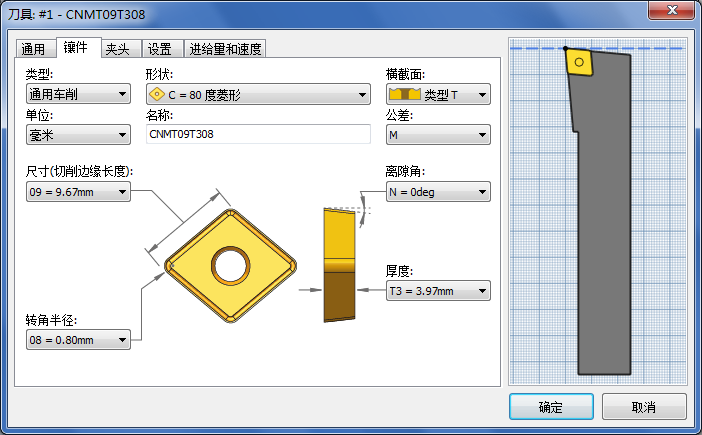

“镶件”选项卡设置
类型：
刀具的类型。
单位：
刀具单位（毫米或英寸）。
形状：
指定镶件的形状。
名称：
用于描述镶件形状、尺寸和重要参数的数字和字母编码系统。
尺寸(切削边缘长度)：
镶件的大小。
转角半径：
镶件的转角半径。
横截面：
指定镶件的孔和断屑器形状。
公差：
这是镶件标注尺寸中允许的变化量。
离隙角：
指定在加工过程中与材料接触的镶件的拔模斜度。
厚度：
镶件的厚度。
总长：
指定刀具的总体长度。
凹槽宽度：
指定开槽刀具的鼻直径。
宽度：
指定刀具的宽度。
螺距：
攻螺纹的节距，指定为攻丝之间的垂直距离。
内螺纹
该选项可用于加工内螺纹。

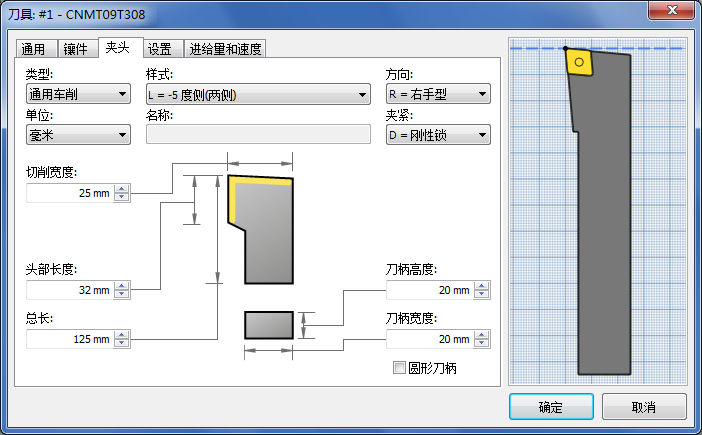

“夹头”选项卡设置
类型：
刀具的类型。
单位：
刀具单位（毫米或英寸）。
样式：
指定夹头的形状。
手：
刀具与零件相关的侧面。
夹紧：
指定如何将镶件固定到夹头。
切削宽度：
夹头头部的宽度。
头部长度：
夹头头部的长度。
总长：
指定夹头的总体长度。
刀柄高度：
夹头刀柄的高度。
刀柄宽度：
夹头刀柄的宽度。
圆形刀柄
启用此选项可为夹头指定圆柱形刀柄。

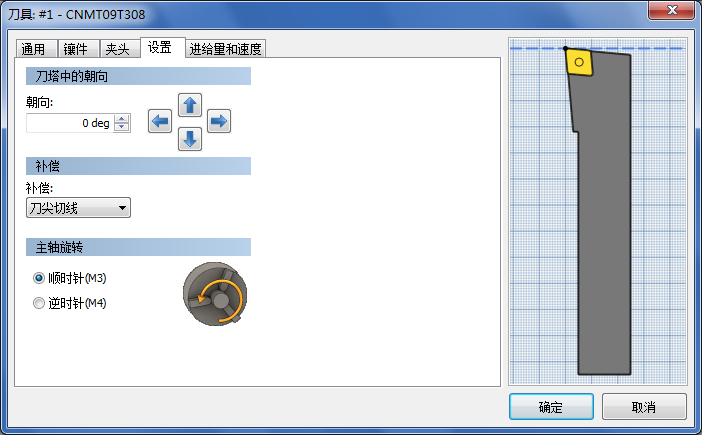

“设置”选项卡设置
朝向：
刀具相对于切削方向的角度。
补偿：
指定刀具的补偿类型。
向前(M3)
主轴顺时针旋转。
反向(M4)
如果选择该选项，则将会反转主轴旋转方向。

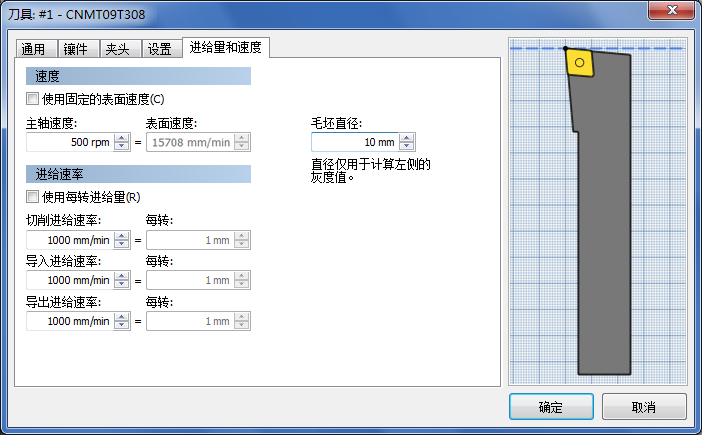

“进给量和速度”选项卡设置
速度
使用固定的表面速度。
主轴速度：
主轴的旋转速度。
曲面速度：
以曲面上刀具的速度表示的主轴速度。
进给速率
使用每转进给量。
切削进给速率：
在切削移动中使用的进给量。
导入进给速率：
导入到切削移动中时使用的进给量。
导出进给速率：
从切削移动中导出时使用的进给量。
直径：
刀具的直径。
