编辑包覆面提取零件

包覆面提取零件是可编辑并重新计算以更改零件的衍生零件文件。

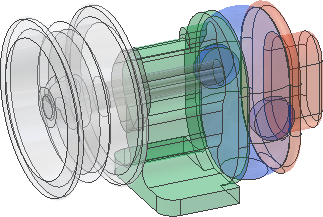

在下图中，原始包覆面提取零件包含孔。因为没有修补孔，所以可以通过孔从一侧看见内部齿轮齿的某些面，因此没有删除孔。

在下图中，包覆面提取零件已进行编辑，并且修改了选项来进一步简化了零件。零件现在不包含孔、内部特征或硬件。

若要编辑包覆面提取零件：

1. 打开零件文件。
2. 或者，在浏览器顶部单击鼠标右键以将零件指定为替换零件。

3. （可选）展开实体文件夹，在浏览器中的特定实体上单击鼠标右键以设置零件的可见性或透明度。

4. 在浏览器中的源部件上单击鼠标右键，并在关联菜单中选择“编辑包覆面提取部件”。这将打开部件并显示“包覆面提取”对话框。
   注： 如果零件必须更新，则“编辑包覆面提取部件”不可用。

5. （可选）在“零部件”选项卡上，您可以更改用于删除零件或者指定要包含或排除的零部件的标准。
6. 也可以更改用于重新计算包覆面提取零件的设计视图、位置表达或详细等级。例如，指定不包含内部零部件的设计视图或详细等级。
7. （可选）在“特征”选项卡上，指定要在包覆面提取部件中保留的特征、范围等。
8. 选择“创建”选项卡可重定义包覆面提取样式和其他设置。
9. （可选）单击“预览”可直观地确认所做的更改。
10. 选择“确定”以重新计算具有新设置的包覆面提取部件并关闭对话框。
