使用端盖的步骤

新特性：2020

重要信息：开始之前 若要使用“端盖”命令，必须安装 Inventor 自定义库并将其选择用于激活项目：

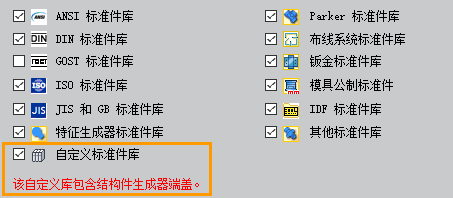

1. 安装 Inventor 自定义库。

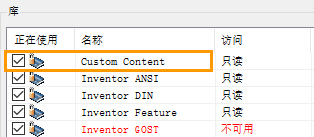

2. 安装后，在“配置库：项目名称”对话框中选择将其用于激活项目。



安装 Inventor 自定义库并将其添加到激活项目的步骤

请参见支持文章了解详细信息

3. 最后，先设置端盖的“文件命名默认值”，然后打开一个包含结构件的部件文件。

创建和定位端盖

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “插入端盖”。
2. 选择要接收端盖的结构件的面。
3. （可选）选择保存的预设以配置端盖。
4. 指定面顶部或梁内部的位置。
5. 选择一个族以确定拐角处理方式：
   • 锐角
   • 圆角拐角
   • 倒角拐角
6. 指定“厚度”、“偏移”和“角度”值。
7. （可选）设置下列零件特性：
   • 材料
   • 外观
   • 零件代号
8. 单击“应用”接受当前设置并继续插入。
9. 单击“确定”以完成。
10. 在“结构件命名”对话框中，设置文件显示名称、文件名和位置，然后单击“确定”。

编辑或重复使用端盖

若要编辑端盖，请执行以下操作：

1. 在浏览器中找到该特征，然后展开以查看实例。
2. 在某个成员上单击鼠标右键，然后选择“使用结构件生成器进行编辑”。
3. 使用特性面板中的选择进行所需的修改。
4. 单击“确定”接受修改。

重用端盖的步骤：

1. 在浏览器中找到该特征，然后展开以查看实例。
2. 在某个成员上单击鼠标右键，然后选择“使用结构件生成器进行编辑”。
3. 在显示中，拾取要接收端盖新实例的结构件面。
4. 单击“确定”创建新实例。
